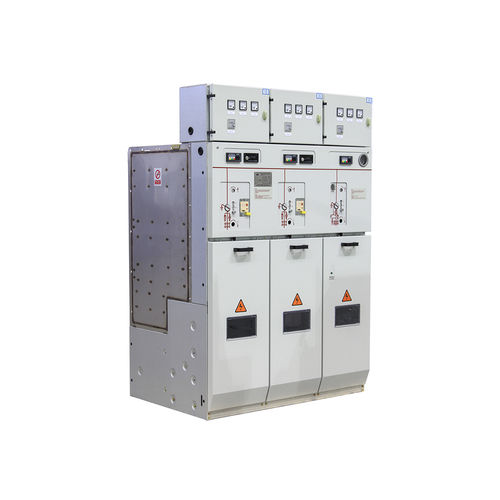

Conjunto de manobra e controle de média tensão HXGT6A-12(24)

com invólucro metálicoisolado com gás SF6industrial

O quadro de distribuição interior metálico isolado a gás HXGT6A-12(24) é uma nova geração de quadros de distribuição de rede em anel desenvolvidos independentemente pela Tianan Electric, com um nível de tensão de 12kV (24kV). É um excelente produto atualizado com base na tecnologia original do armário de rede em anel insuflável HXGT6-12. Passou o teste de tipo no Centro Nacional de Testes de Aparelhos Eléctricos de Alta Tensão de Xi'an em maio de 2016, e também obteve a certificação alemã TüV Rheinland. Todos os componentes ativos de alta tensão do produto são selados em uma caixa de aço inoxidável (IP67) preenchida com gás SF6 a uma pressão mais baixa (pressão manométrica de 0.02 ～ 0.04MPa, 20 ℃), livre de condições ambientais externas, como condensação, contaminação e pequenos animais. Pode ser usado em ambientes agressivos. -Passou a certificação TüV Rheinland; -Passou no teste de altitude de 4000 metros; -Corrente nominal 630A～1250A; -O tamanho total de um único compartimento é 350×820×1600; -Funções completas, com três unidades funcionais: interrutor de carga, aparelho elétrico combinado e disjuntor; -O interrutor de carga adopta a estrutura de arrefecimento da grelha de extinção de arco com forte capacidade de extinção de arco; -O mecanismo de funcionamento adopta um mecanismo de unidade funcional auto-concebido e amadurecido e um mecanismo de isolamento de três estações, que tem uma grande versatilidade e fiabilidade; -A fratura de isolamento do interrutor de isolamento de três estações é visível; -A taxa anual de fuga de ar é inferior a 0,1%; -Pode satisfazer vários métodos de expansão e realizar a disposição da mesma caixa.
