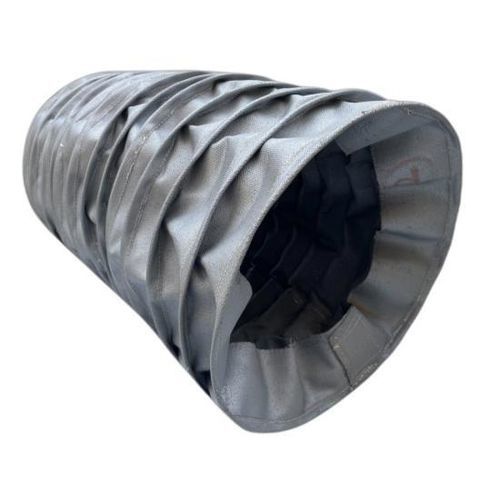

Fole redondo

cilíndricoem PTFEem tela revestida

Visão geral do produto
Os foles costurados com suporte de arame BSTFLEX são coberturas protetoras flexíveis personalizadas, concebidas para aplicações industriais de grande diâmetro e longo curso. Uma estrutura interna de arame mantém o perfil do fole durante a extensão e compressão, minimizando o abaulamento do tecido e garantindo movimento estável em ciclos repetidos.

Aplicações
Estes foles de tecido reforçados com arame protegem cilindros hidráulicos, eixos, atuadores, mecanismos telescópicos e outros componentes móveis contra poeira, cavacos metálicos, abrasão, óleo, fluido de refrigeração, faíscas e calor.

Construção e benefícios
Os foles combinam tecidos industriais flexíveis com um sistema interno de suporte de arame. O reforço de arame preserva a geometria circular durante o movimento, reduz o colapso ou flacidez do tecido e proporciona comportamento controlado em longos percursos.

• Melhor estabilidade dimensional
• Maior suporte para foles de grande diâmetro
• Redução do colapso ou flacidez do tecido
• Adequado para longos percursos e comprimentos estendidos
• Relação eficiente entre comprimento comprimido e estendido
• Geometria personalizada flexível
• Compatível com tecidos técnicos de alta temperatura

Dimensões e opções personalizadas
Cada fole pode ser personalizado em diâmetro interno, diâmetro externo, comprimento comprimido, comprimento estendido, curso, espaçamento do arame, material do tecido e configuração de montagem. Diâmetro do arame, espaçamento e geometria das convoluções são ajustados conforme o diâmetro, frequência de movimento e estabilidade estrutural requerida.

Materiais

• Nylon revestido (proteção industrial geral: flexibilidade, resistência à abrasão, proteção contra contaminação)
• Fibra de vidro revestida com silicone (aplicações em alta temperatura, exposição ao calor e faíscas)
• Fibra de vidro revestida com PTFE (resistência a temperatura e químicos, adesão superficial reduzida)
• Fibra de vidro aluminizada (reflexão de calor radiante para fornos e máquinas quentes)
• Tecidos técnicos de alta temperatura (construções para calor severo, partículas quentes e ambientes exigentes)

Considerações para grande diâmetro e longo curso
Folhas de grande diâmetro enfrentam desafios de engenharia como flacidez, dobra irregular, torção e contato com peças móveis. A construção com suporte de arame mitiga estes problemas e é especialmente adequada para equipamentos industriais pesados e mecanismos de longo curso.

Aplicações típicas

• Grandes cilindros hidráulicos
• Grandes eixos
• Atuadores verticais e mecanismos de elevação
• Sistemas telescópicos
• Prensas industriais e máquinas pesadas
• Máquinas-ferramenta CNC, fusos de esferas e fusos de avanço
• Equipamentos de fundição e fornos
• Sistemas de automação e manuseio de materiais

Opções de montagem e construção de extremidade
As configurações de extremidade disponíveis incluem colarinhos em tecido, extremidades montadas com braçadeira, seções de montagem reforçadas, flanges metálicos, ilhós, chapas de montagem e sistemas de fixação personalizados. Construções fendidas ou com zíper podem ser avaliadas para equipamentos que não podem ser facilmente desmontados.

Informações necessárias para produção personalizada
As entradas de especificação chave para fabricação personalizada incluem diâmetro interno, diâmetro externo máximo, comprimento totalmente comprimido, comprimento totalmente estendido, curso requerido, dimensões de montagem, orientação de instalação, temperatura de operação, exposição ambiental, frequência de movimento e desenho ou fotografia do equipamento.

Especificações técnicas

• Tipo de fole: Foles costurados com suporte de arame
• Forma: Redondo / Cilíndrico
• Diâmetro interno: Personalizado
• Diâmetro externo: Personalizado
• Comprimento estendido: Personalizado
• Comprimento comprimido: Personalizado
• Curso: Conforme a aplicação
• Suporte de arame: Diâmetro e espaçamento personalizados
• Material do tecido: Conforme o ambiente (nylon revestido, fibra de vidro revestida silicone/PTFE, fibra de vidro aluminizada, tecidos alta temperatura)
• Construção de extremidade: Colar, flange, braçadeira ou personalizado
• Fecho: Fechado, zíper, velcro ou personalizado
• Produção: Protótipos e quantidades OEM
