Fole retangular

redondoem PTFEem tela revestida

Visão geral do produto

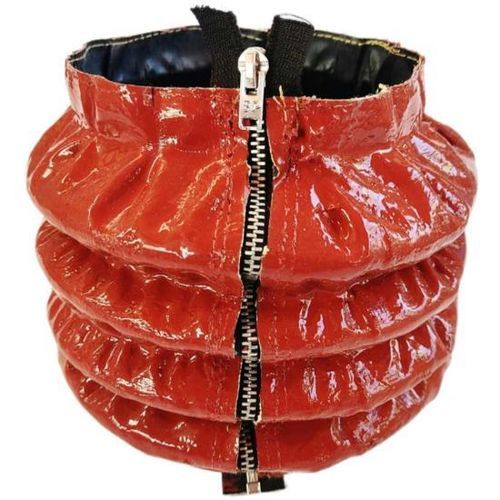

Os foles costurados com zíper BSTFLEX são coberturas protetoras removíveis e partidas, fabricadas sob medida para proteger guias de máquinas, trilhos lineares, fusos de esfera/fusos de avanço, hastes de atuadores e outros componentes móveis, permitindo instalação retrofit e acesso rápido para manutenção. A construção em acordeão comprime-se e expande-se com o movimento e protege contra pó, cavacos, partículas abrasivas, óleo, fluido de refrigeração, graxa, faíscas e calor.

Principais características

• Construção partida ou com zíper para aplicações retrofit e de alta manutenção
• Projeto com pregas em acordeão que acompanha o movimento da máquina
• Formas disponíveis: redonda, retangular ou perfis personalizados
• Sistemas de fechamento personalizados: zíper heavy-duty, velcro, botões de pressão ou combinações
• Múltiplas opções de montagem: colarinhos, flanges, abraçadeiras, extremidades reforçadas, placas de montagem
• Escolha de materiais para ambientes padrão ou de alta temperatura

Construção com zíper de acesso rápido
O projeto com zíper integrado ou partido permite abrir o fole, colocá-lo em volta do componente e fechá-lo na posição, simplificando:

• Instalação inicial
• Inspeções de rotina
• Lubrificação e manutenção
• Substituição de componentes e manutenção de emergência

Opções de fechamento personalizadas
Os sistemas de fechamento podem ser selecionados conforme a aplicação:

• Fechos com zíper heavy-duty
• Fechos em velcro
• Fechos de pressão
• Sistemas de fixação combinados
• Construções totalmente fechadas (sem divisão)

Dimensões personalizadas
Cada fole costurado com zíper é fabricado conforme as dimensões reais e o curso do componente protegido. Parâmetros típicos incluem diâmetro/dimensões internas, dimensões externas, comprimentos comprimido e estendido e curso requerido.

Especificação / opções disponíveis
Forma do fole — Redonda, retangular ou personalizada
Dimensões internas — Personalizadas
Dimensões externas — Personalizadas
Comprimento estendido — Personalizado
Comprimento comprimido — Personalizado
Curso — Conforme deslocamento da máquina
Fechamento — Zíper, velcro, pressão ou personalizado
Tecido — Selecionado conforme o ambiente operacional
Montagem — Colar, flange, abraçadeira ou personalizado
Reforço — Opcional
Produção — Protótipos e produção OEM

Opções de material
A seleção de material depende do tipo de contaminação, temperatura e ambiente mecânico. As opções incluem:

• Tecido de nylon revestido: flexível e resistente à abrasão para proteção industrial geral
• Fibra de vidro revestida de silicone: para temperaturas mais altas e exposição a faíscas
• Fibra de vidro revestida de PTFE: resistência química e baixa adesão superficial em temperaturas elevadas
• Fibra de vidro aluminizada: proteção contra radiação térmica perto de fornos ou processos quentes
• Tecidos técnicos personalizados: desenvolvidos para requisitos de temperatura, abrasão, óleo/químicos e flexão

Opções de montagem
Configurações de montagem personalizadas podem incluir:

• Colarinhos de tecido
• Extremidades montadas com abraçadeira
• Seções de extremidade reforçadas
• Flanges metálicas de montagem
• Ilhós
• Placas de montagem personalizadas e arranjos de fixação especiais

Aplicações típicas

• Máquinas hidráulicas e proteção de hastes de cilindro
• Máquinas-ferramenta CNC, fresadoras e proteção de fusos
• Sistemas de guias lineares e equipamentos de posicionamento
• Automação industrial, robótica e máquinas de embalagem
• Equipamentos de fundição e processamento de metais
• Equipamentos de elevação, mecanismos telescópicos e máquinas especiais
• Projetos de manutenção e retrofit que exigem instalação sem desmontagem completa

Informações necessárias para produção personalizada
Informações típicas necessárias para definir forma, tamanho e configuração:

• Forma do fole
• Diâmetro interno ou largura e altura internas
• Dimensões externas máximas permitidas
• Comprimento totalmente comprimido
• Comprimento totalmente estendido
• Curso requerido
• Posição do fechamento/zíper
• Método de montagem
• Temperatura de operação
• Exposição ambiental
• Desenho, fotografia ou amostra existente

Especificações técnicas

• Formas: redonda, retangular ou personalizada
• Tipos de fechamento: zíper, velcro, pressão, combinações ou totalmente fechado
• Materiais: nylon revestido, fibra de vidro revestida de silicone, fibra de vidro revestida de PTFE, fibra de vidro aluminizada, outros tecidos técnicos
• Montagem: colar, flange, abraçadeira, placa de montagem, ilhós ou personalizado
• Reforço: extremidades reforçadas opcionais ou suportes internos
• Capacidade de produção: protótipos e produção OEM para dimensões personalizadas
