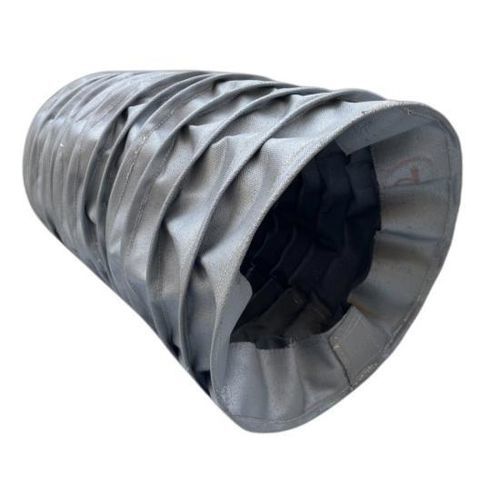

Fole redondo BSTFLEX

em PTFEem tela revestidaem tecido de vidro aluminizado

Visão geral do produto
Os foles costurados com suporte de arame BSTFLEX são coberturas de proteção flexíveis personalizadas, projetadas para aplicações industriais de grande diâmetro e longo curso. Uma estrutura interna de arame mantém a forma de cada convolução durante a extensão e compressão, reduzindo a flacidez do tecido e assegurando operação estável em movimentos repetidos.

Usos típicos
Estes foles de tecido reforçados com arame protegem cilindros hidráulicos, eixos, atuadores, mecanismos telescópicos e outros componentes móveis contra poeira, cavacos metálicos, abrasão, óleo, fluido refrigerante, faíscas e calor radiante.

Opções de personalização
Cada fole pode ser personalizado quanto a diâmetro interno, diâmetro externo, comprimento comprimido, comprimento estendido, curso, espaçamento dos fios, seleção de tecido e configuração de montagem. Opções comuns de tecido incluem nylon revestido, fibra de vidro revestida de silicone, fibra de vidro revestida de PTFE, fibra de vidro aluminizada e outros tecidos técnicos de alta temperatura.

Construção com suporte de arame
A estrutura interna de arame molda e estabiliza cada convolução. Principais vantagens:

• Melhor estabilidade dimensional
• Maior suporte para grandes diâmetros
• Redução do colapso ou flacidez do tecido
• Adequado para longos deslocamentos e grandes extensões
• Relação comprimido/estendido eficiente
• Geometrias personalizadas flexíveis
• Compatível com tecidos técnicos de alta temperatura

Desempenho em grandes diâmetros e longos cursos
O design com suporte de arame evita flacidez, dobras irregulares, torções e contato com peças móveis, tornando-o adequado para grandes cilindros hidráulicos, atuadores verticais, mecanismos de elevação, sistemas telescópicos, prensas industriais e máquinas pesadas.

Opções de materiais
A seleção de material depende de temperatura de operação, abrasão, óleo e exposição química. Opções típicas:

• Nylon revestido — flexibilidade e resistência à abrasão para proteção industrial geral
• Fibra de vidro revestida de silicone — recomendada para temperaturas elevadas e exposição a faíscas
• Fibra de vidro revestida de PTFE — resistência química e térmica com baixa adesão superficial
• Fibra de vidro aluminizada — reflexão de calor radiante perto de fornos e equipamentos quentes
• Tecidos técnicos de alta temperatura — para exposições severas a calor e partículas quentes

Adequação a altas temperaturas
O suporte de arame preserva a geometria do fole quando se utilizam tecidos resistentes ao calor que não formam estruturas sanfonadas autoportantes rígidas. A escolha de tecido, linha de costura, arame de suporte e fixações deve corresponder às condições reais, incluindo calor radiante, faíscas de soldagem, partículas quentes e ambientes de processo.

Proteção da máquina (contaminantes)
Projetado para proteger componentes móveis contra:

• Poeira
• Cavacos metálicos e detritos de retífica
• Partículas abrasivas
• Óleo e graxa
• Fluido refrigerante
• Faíscas e calor radiante
• Contaminação ambiental

Componentes tipicamente protegidos

• Bastões de cilindros hidráulicos
• Eixos e fusos
• Atuadores e fusos de avanço
• Fusos de esferas e trilhos lineares
• Mecanismos telescópicos e grandes componentes de máquina

Opções de montagem
As configurações de extremidade e montagem disponíveis incluem colarinhos de tecido, extremidades com braçadeira, seções de montagem reforçadas, flanges metálicos, ilhós, placas de montagem e sistemas de fixação personalizados. Construções divididas ou com zíper podem ser usadas quando o equipamento não pode ser desmontado facilmente.

Informações para produção personalizada
Dados tipicamente usados para projetar e orçar foles personalizados:

• Diâmetro interno
• Diâmetro externo máximo
• Comprimento totalmente comprimido
• Comprimento totalmente estendido
• Curso requerido
• Dimensões de montagem
• Orientação de instalação
• Temperatura de operação
• Exposição ambiental
• Frequência de movimento
• Desenho ou fotografia do equipamento

Especificações técnicas

• Tipo de fole: Foles costurados com suporte de arame
• Forma: Redondo / cilíndrico
• Diâmetro interno: Personalizado
• Diâmetro externo: Personalizado
• Comprimento estendido: Personalizado
• Comprimento comprimido: Personalizado
• Curso: Conforme aplicação
• Suporte de arame: Diâmetro e espaçamento personalizados
• Material do tecido: Conforme ambiente (nylon revestido, fibra de vidro silicone/PTFE/aluminizada, etc.)
• Construção de extremidade: Colar, flange, braçadeira ou personalizado
• Fecho: Fechado, zíper, velcro ou personalizado
• Produção: Protótipos e quantidades OEM
