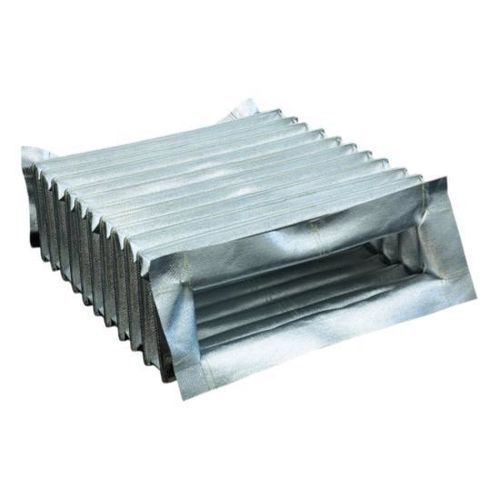

Fole quadrado BSTFLEX

retangularem PTFEem tela revestida

Visão geral do produto
Os foles retangulares costurados BSTFLEX são capas de proteção flexíveis fabricadas sob medida para guias de máquinas, trilhos lineares, fusos de esferas/roscas métricas, atuadores e outros componentes móveis com perfis quadrados ou retangulares. A construção em estilo sanfona expande-se e comprime-se com o curso, protegendo peças críticas contra cavacos metálicos, pó, partículas abrasivas, óleo, fluido de corte, faíscas e calor. Cada fole é especificado para a aplicação com largura interna, altura interna, comprimentos estendido e comprimido, curso e geometria das pregas personalizados. Materiais e configurações de montagem são escolhidos de acordo com o ambiente e requisitos de instalação.

Foles retangulares personalizados — construção e opções
Forma do fole: retangular, quadrado ou personalizado
Largura interna: personalizado
Altura interna: personalizado
Dimensões externas: personalizado
Comprimento estendido: personalizado
Comprimento comprimido: personalizado
Curso: conforme o deslocamento da máquina
Tecido: selecionado para ambiente e temperatura
Montagem: flange, placa, colar, braçadeira ou personalizado
Fecho: fechado, zíper, velcro ou personalizado
Reforço: opcional (extremidades reforçadas, suportes internos)
Produção: protótipo e produção OEM disponíveis

Opções de materiais

• Tecido de nylon revestido — flexível e resistente ao desgaste para proteção geral de máquina.
• Fibra de vidro revestida de silicone — resistente ao calor para temperaturas elevadas, faíscas e radiação térmica.
• Fibra de vidro revestida de PTFE — maior capacidade térmica, resistência química e superfície de baixa adesão.
• Fibra de vidro aluminizada — camada refletiva para ambientes com calor radiante como fornos e fundições.
• Tecidos técnicos personalizados — outras combinações avaliadas conforme o ambiente de trabalho.

Proteção de guias e trilhos lineares
Os foles retangulares criam uma barreira flexível ao redor de guias expostas e trilhos lineares, impedindo a entrada de cavacos metálicos, detritos de retificação, pó, óleo, fluido de corte, faíscas e partículas abrasivas, enquanto permitem o curso necessário.

Aplicações CNC e automação

• Centros de usinagem CNC
• Fresadoras
• Sistemas de posicionamento linear
• Robôs industriais
• Equipamentos de montagem automatizada
• Máquinas de embalagem
• Mecanismos de elevação
• Equipamentos de manuseio de materiais
• Máquinas de propósito especial
• Retrofits de máquinas-ferramenta

Foles retangulares de alta temperatura
Para aplicações de alta temperatura, foles costurados podem ser fabricados com tecidos resistentes ao calor (fibra de vidro revestida de silicone, PTFE ou aluminizada) selecionados conforme temperatura de operação contínua, exposições de curta duração, radiação térmica, faíscas, exposição a partículas quentes, contato com óleo/fluido de corte e frequência de flexão.

Opções de montagem e instalação

• Placas de montagem rígidas
• Flanges de tecido
• Painéis terminais reforçados
• Extremidades montadas por braçadeira
• Ilhós
• Fechos em velcro
• Aberturas com zíper
• Sistemas de fixação personalizados

Aplicações típicas

• Guias de máquina
• Trilhos lineares
• Fusos de esferas
• Fusos de avanço
• Eixos CNC
• Mesas elevatórias
• Atuadores lineares
• Máquinas automatizadas
• Equipamentos robóticos
• Máquinas de fundição
• Equipamentos para trabalho em metal
• Máquinas industriais especiais

Especificações / detalhes técnicos

• Brand / Product line: BSTFLEX
• Tipo de produto: foles retangulares costurados em tecido (estilo sanfona, expandem/comprimem)
• Parâmetros de personalização: largura interna, altura interna, dimensões externas, comprimento estendido, comprimento comprimido, curso, geometria das pregas, arranjo de montagem, construção do tecido
• Materiais disponíveis: nylon revestido, fibra de vidro revestida de silicone, fibra de vidro revestida de PTFE, fibra de vidro aluminizada, outros tecidos técnicos
• Opções de montagem: flange, placa, colar, braçadeira ou personalizado; placas rígidas, flanges de tecido, painéis terminais reforçados, extremidades montadas por braçadeira, ilhós
• Opções de fecho: fechado, zíper, velcro ou personalizado (construções partidas/com zíper para facilitar a instalação)
• Reforço: opcional (extremidades reforçadas, suportes internos ou suporte de fio)
• Produção: protótipo e produção OEM disponíveis
• Contaminantes típicos tratados: cavacos metálicos, detritos de retificação, pó, óleo, fluido de corte, faíscas, partículas abrasivas
• Pedido mínimo (MOQ): 1
• Informações normalmente usadas para produção / especificação personalizada: largura interna; altura interna; largura/altura externa máxima permitida; comprimento totalmente comprimido; comprimento totalmente estendido; curso requerido; dimensões de montagem; temperatura de operação; tipo de contaminantes/exposição; desenho, fotografia ou amostra
