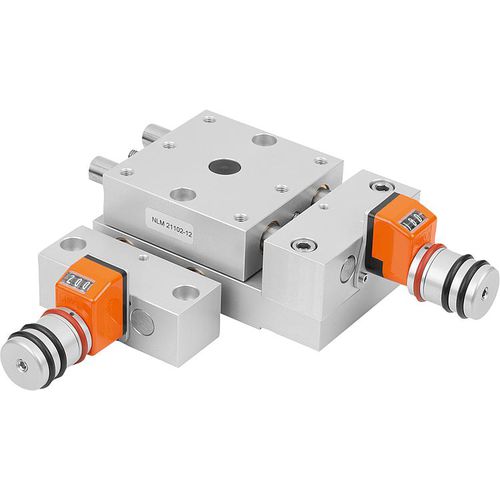

Tabelas transversais, curtos com indicadores de posição
Material:
Carregar a liga de alumínio do bloco e do transporte, anodizou.
Colunas de aço inoxidável, terra do guia.
Alongue a linha de aço inoxidável, rolada.
Carregamento do guia livre de manutenção.
Plástico do indicador de posição.
Versão:
Jogo radial no guia < 0,02 milímetros.
Nenhuma folga axial.
Eixo de travamento automático, com fechamento adicional.
Nota:
Os guias quase jogo-livres e o eixo absolutamente jogo-livre para permitir o ajuste sem a necessidade de afrouxar ou apertar o eixo.
O indicador de posição de Digitas com 0,1 milímetros de precisão do indicador, dígitos aumenta pela rotação sentido horário. O valor da exposição é ajustado girando o anel exterior. O indicador pode ser montado em 4 posições usando um parafuso.
A fase transversal pode facilmente ser combinada com o posicionamento de fases, de fases verticais e de outros acessórios do tamanho respectivo pelo princípio modular.
Referência de tiragem:
Posição do conjunto do indicador de posição:
a) superior (padrão)
b) direito
c) parte inferior
d) esquerda
---
