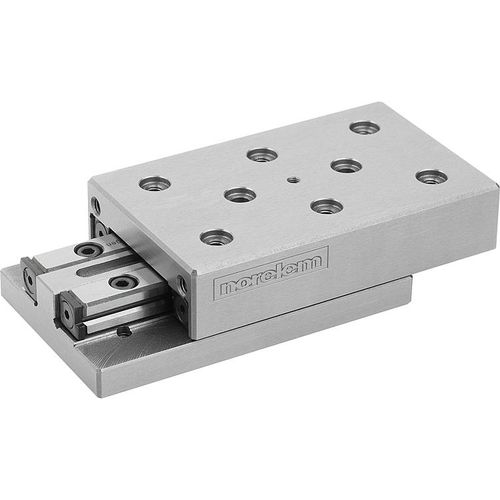

Guia de deslizamento manual 21064

linearde precisãode posicionamento

Guias corrediças de precisão com rolamento de rolos com furos de posicionamento • - Rolamento das guias corrediças em guias prismáticas endurecidas e polidas • - Concebido para cargas dinâmicas e estáticas de até 1730 N • - Vida útil de mais de 1 milhão de cursos • - Diferentes tamanhos com cursos de 10 a 105 mm • - Furos de centragem Descrição Material EN-GJL-250. Versão com superfície sem tratamento, retificada. Indicação Essas guias de deslizamento linear com rolamento de rolos são usadas na fabricação de máquinas e dispositivos, na tecnologia de medição, em instrumentos ópticos e na mecânica fina. Os valores de carga informados (F) são válidos para uma vida útil de 1 milhão de cursos. Os valores de torque são válidos apenas com os deslizadores parados no centro. É possível fornecer deslizadores cruzados sob consulta. Nos furos D2 e D3 localizados na parte superior do carro deslizador há um furo de centragem adicional. Em conjunto com nossos anéis centralizadores 20240, é possível efetuar a montagem precisa de outros elementos de fixação e vedação sobre o carro deslizador. F = Capacidade de carga no caso específico de carga dinâmica ou estática. TI E/E1 = quantidade de furos de fixação E/E1/M na parte interior. TA E/E1 = quantidade de furos de fixação E/E1/M na parte exterior. TI E2 = quantidade de furos de fixação E2/D1 na parte interior. TI E2 = quantidade de furos de fixação E2/D1 na parte exterior.
