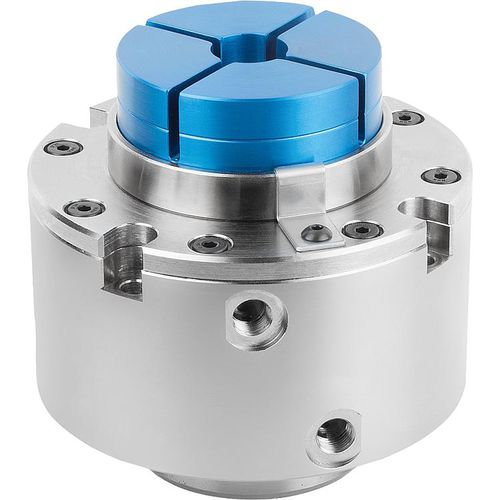

Mandril de fixação de peças com pinça 03178-10

para mecânica de precisãode precisãoem alumínio

Material Corpo de fixação em aço temperado. Pinça de fixação em alimínio de alta resitência. Corpo de fixação niquelado; pinça de fixação anodizada na cor azul. Indicação O grampo para fixação multiforme de acionamento pneumático é composto por um corpo de fixação e uma pinça de fixação. O corpo de fixação pode ser aparafusado sobre dispositivos de acordo com as dimensões de montagem. Processo de fixação: Abertura da pinça de fixação ocorre através da aplicação de ar comprimido no ponto de conexão “abrir”. Fechamento da pinça de fixação (processo de fixação) ocorre através da aplicação de ar comprimido no ponto de conexão “fechar”. As conexões pneumáticas podem ser aparafusadas pelo lado inferior ou pela lateral. Na conexão de ar pelo lado inferior, certifique-se de que as conexões pneumáticas laterais estejam fechadas. Usinagem das pinças de fixação para fixação externa: O contra-molde da peça de trabalho a ser fixada será introduzido na pinça de fixação. É possível fixar superfícies com formas livres e contornos assimétricos. A troca simples e fácil da pinça possibilita a fixação de diferentes peças de trabalho com rapidez e segurança. A pinça de fixação pode ser fresada até a altura H2. Desta maneira, é possível usinar vários contornos da peça de trabalho diretamente na pinça.
