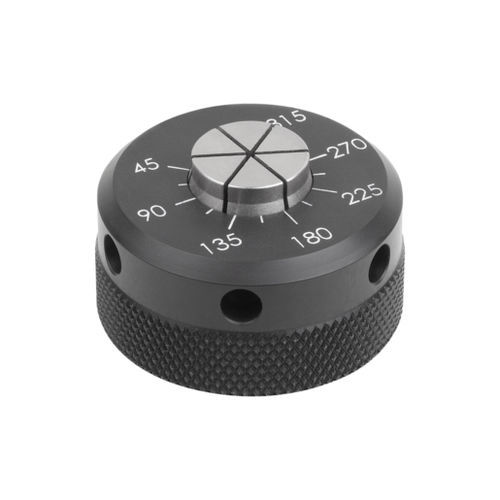

Morsa de aperto de forma 03166-10

de máquinaem açoem alumínio

Pinça maquinável para fixação externa MATERIAL Porca de aperto em alumínio. Pinça de aço. VERSÃO Porca de fixação anodizada dura. NOTA O contorno da peça a fixar é maquinado na pinça. Utilizando os números de graus gravados, é sempre possível obter o mesmo binário de aperto para uma fixação segura da peça de trabalho, mesmo sem uma chave dinamométrica. O curso de aperto da pinça 03166-10-01910 é de 0,025 mm radialmente por cada 15° de rotação. O curso de aperto recomendado é de 0,07 mm. O curso de aperto máximo permitido é de 0,38 mm. O curso de aperto da pinça 03166-10-04950 é de 0,05 mm radialmente por cada 15° de rotação. O curso de aperto recomendado é de 0,1 mm. O curso de aperto máximo permitido é de 0,64 mm. A pinça de posicionamento permite um assento preciso. MODO DE FUNCIONAMENTO A porca de aperto é apertada com uma chave de gancho. DADOS TÉCNICOS Ver informações técnicas. ÂMBITO DE FORNECIMENTO Forma A: pinça de aperto maquinável composta por porca de aperto e pinça de aperto. Forma B: pinça de fixação. Incluindo parafusos de cabeça cilíndrica para fixação da pinça. (métrica e polegada) REFERÊNCIA DO DESENHO 1) parafuso de cabeça cilíndrica
