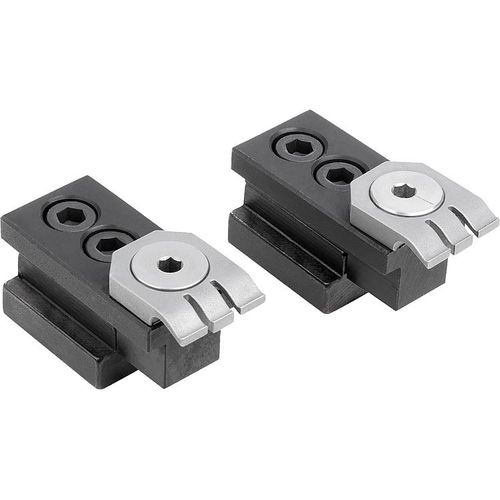

Grampo de aperto lateral 04571-10

Grampo plano, aço para ranhura em T Descrição Material: Corpo de aço. Elemento de fixação e batente feito de aço mola. Versão: Elemento base temperado. Nota para encomenda: O número de encomenda inclui um par, composto por um elemento de fixação e um batente. Nota: Ao rodar o parafuso de excêntricos no elemento de fixação, a peça é forçada para baixo (força positiva para baixo). O elemento de aperto também força a peça de trabalho contra o batente, proporcionando assim um assento paralelo plano. O lado de encosto fornece uma referência que torna possível uma repetição precisa. Cubo de cames: 1,2 mm. Aplicação: Adequado para fixação de peças múltiplas e individuais em fixações e mesas com ranhuras T. Referência de desenho: 1) Parafuso de came 2) Elemento de aperto 3) Parar 4) Corpo
