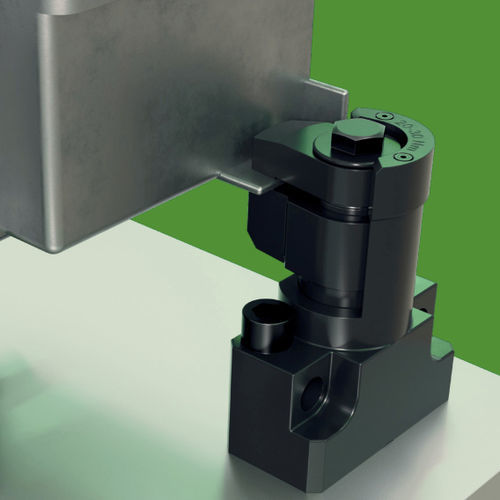

Grampo flutuante 04423

manualpivotanteem aço

Braçadeiras flutuantes, aço Material Corpo e mordente em aço. Limite de paragem em alumínio. Versão Corpo oxidado a preto. Mordentes nitrocarburados e oxidados a preto. Limite de paragem anodizado a preto. Nota O grampo flutuante é utilizado para fixar e suportar pontos de fixação salientes em componentes. Evita vibrações e deformações durante a maquinagem. Modo de funcionamento 1. Empurrar o grampo flutuante para baixo. 2. Rodar os mordentes para cima até ao batente. Agora, a mandíbula flutuante do grampo flutuante deve ficar encostada à parte de baixo da peça de trabalho. 3. Apertar o grampo flutuante com a porca sextavada (observar o binário de aperto mínimo e máximo). Durante a fixação, a peça de trabalho é fixada e simultaneamente apoiada. 4. Para soltar, efetuar o procedimento na ordem inversa. Montagem Defina a gama de altura e a gama de rotação e, em seguida, fixe o grampo flutuante ao suporte utilizando os orifícios (D1). Ao definir a altura, deve ser tida em conta uma margem generosa acima. Forma B: Para aplicações de fixação especiais, o mordente de fixação standard pode ser modificado ou substituído. Referência do desenho 1) Mordente substituível 2) Parafuso de cabeça cilíndrica M6 ISO 4762 3) Ponto de fixação do mordente de aperto
