Placa de torno de diafragma DPH1000W

automáticacom 6 castanhasde pinça

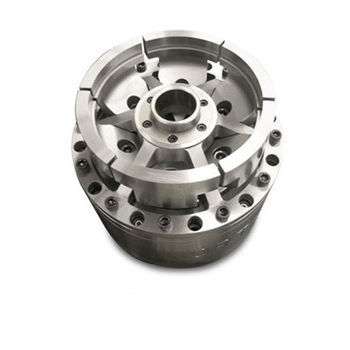

A imagem ilustra uma bucha de diafragma Northfield DPH1000W, de 10 polegadas, capaz de localizar e fixar duas peças de trabalho com dados de localização diferentes. Devido a requisitos de produção, o utilizador final solicitou uma mudança rápida e precisa entre os números das peças de trabalho. O mandril foi fabricado com mordentes superiores escalonados especiais que podiam localizar e fixar ambas as peças de trabalho sem mudança. Para a diferença de localização de ponta a ponta entre as peças de trabalho, o mandril foi fabricado com um localizador axial principal, incorporando um batente do tipo "botão" utilizado para a mudança. Com a substituição apenas do botão de paragem, a mudança foi rápida, precisa e repetível.
