Placa de torno de diafragma

automáticacom 6 castanhasde precisão

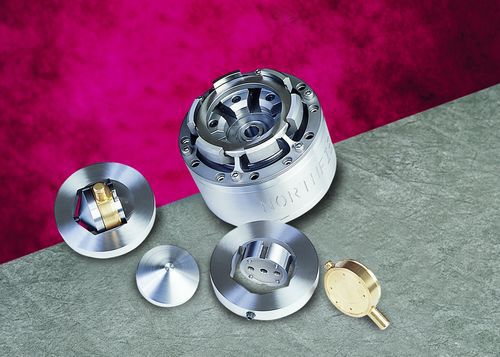

A Northfield Precision ofereceu uma solução de porta-peças para a Chicago Dial Indicator, um fabricante americano líder de indicadores electrónicos e mecânicos. Uma bucha de diafragma Northfield de 6 polegadas e 10.000 rpm, totalmente vedada, com 1 mícron de T.I.R., com mordentes e batente especiais, foi utilizada para melhorar e aumentar a produção da maquinagem dos dois furos que guiam a haste do indicador. Estes furos devem estar perfeitamente alinhados para um indicador preciso. São utilizadas duas fixações para segurar o alojamento do indicador em latão antes de o alojamento ser colocado no mandril. Um lado é maquinado, a fixação é virada e o segundo lado é maquinado. O alinhamento de 1/10.000 T.I.R. é conseguido de furo a furo.
