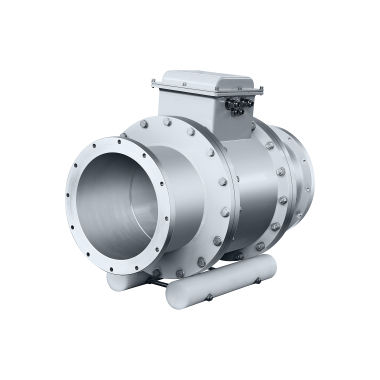

Transformador de potência PCS-9250

de correntede subestaçãode potencial capacitivo

Para acompanhar as crescentes exigências de capacidade de transmissão e o aumento da tensão do sistema, a NR Electric tem desenvolvido pesquisas avançadas em TCs e TPs eletrônicos para garantir a máxima confiabilidade e disponibilidade nas aplicações de relés de medição e proteção. Os ECTs/EVTs têm as vantagens de não haver saturação magnética, nenhuma ressonância ferromagnética, grande escopo de medição dinâmica, ampla faixa de frequência e estrutura compacta. Os CTs/VT electrónicos da NR Electric são adequados tanto para comutadores isolados a gás (GIS) como para comutadores isolados a ar (AIS). Além disso, eles foram testados em laboratório e colocados em serviço com sucesso em aplicações reais de subestações em todo o mundo. O CT/VT electrónico para SIG pode ser aplicado ao interruptor de isolamento de gás 110kV (220kV, 330kV ou 500kV) para medir a corrente e tensão primária. Os sinais de saída são enviados para dispositivos de medição digitalizadores, unidades de controle do bay e relés de proteção. O TC/VT eletrônico pode ser instalado tanto em ambientes internos como externos. Os CT/VT electrónicos na aplicação SIG são compostos pelas três partes seguintes: Corpo Principal: O corpo principal inclui tanque do transformador, flange adaptador, salva de isolamento, condutor primário, sensor de corrente e tensão incorporado. O espaço entre o condutor primário e a cuba do transformador é preenchido com gás isolante SF6. Sensor primário O sensor primário é composto por dois sensores duplicados, cada um dos quais inclui um CT de baixa potência (LPCT), uma bobina do núcleo de ar e um divisor de tensão do condensador coaxial.
