Perfil em alumínio CCS2T series

retangularmontagempara fabricação de suportes

Visão geral do produto

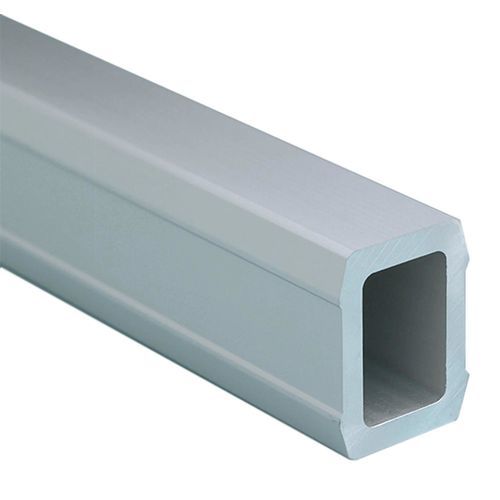

O Tubo Compact Series 2 é uma extrusão oca em alumínio projetada para fornecer suporte estrutural e funcionar como conduto para cabeamento de equipamentos em sistemas de braços HMI. Integra-se com os componentes de conexão Compact Series 2 e é fixado ao braço de suporte com parafusos de aperto.

Características

• Extrusão oca em alumínio disponível em comprimentos padrão: 500 mm, 1000 mm, 1500 mm
• Componentes de conexão fixados ao braço de suporte com parafusos de aperto para montagem segura
• Carga máxima do sistema de braço HMI montado Compact Series 2: 45,8 kg (101 lb)

SKUs do produto e dimensões principais

• CCS2T5 — Artigo 66290 — Comprimento: 500 mm (19,68 in) — Largura: 45 mm (1,77 in) — Profundidade: 60 mm (2,36 in) — Espessura: 8 mm (0,31 in) — Seção interna: 12,65 cm² (1,96 in²) — Quick Ship: No
• CCS2T10 — Artigo 66580 — Comprimento: 1000 mm (39,37 in) — Largura: 45 mm (1,77 in) — Profundidade: 60 mm (2,36 in) — Espessura: 8 mm (0,31 in) — Seção interna: 12,65 cm² (1,96 in²) — Quick Ship: Yes
• CCS2T20 — Artigo 66590 — Comprimento: 1500 mm (59,06 in) — Largura: 45 mm (1,77 in) — Profundidade: 60 mm (2,36 in) — Espessura: 8 mm (0,31 in) — Seção interna: 12,65 cm² (1,96 in²) — Quick Ship: Yes

Material e acabamento

• Material: Alumínio
• Acabamento: Anodizado

Especificações técnicas

• Extrusão oca em alumínio adequada para passagem de cabos e suporte estrutural
• Comprimentos padrão disponíveis: 500 mm, 1000 mm, 1500 mm
• Componentes de conexão fixam-se ao braço de suporte com parafusos de aperto
• Capacidade máxima do sistema de braço HMI montado: 45,8 kg (101 lb)
• Área interna típica da seção: 12,65 cm² (1,96 in²)
• Dimensões padrão da seção: largura 45 mm (1,77 in); profundidade 60 mm (2,36 in); espessura 8 mm (0,31 in)
• SKUs representativos: CCS2T5 (500 mm), CCS2T10 (1000 mm), CCS2T20 (1500 mm)
