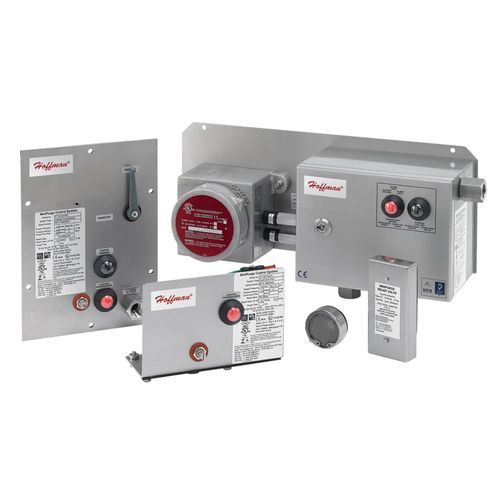

Sistema de pressurização PLCF1YZ

Visão geral
Purga e pressurização são métodos de proteção para invólucros (recomenda‑se IP54 mínimo) que removem gases ou poeiras explosivas internas e mantêm pressão interna positiva com ar protetor limpo ou gás inerte. São oferecidos dois métodos: Compensação de fuga (mantém a pressão compensando perdas) e Fluxo contínuo (mantém a pressão por fluxo contínuo de ar protetor). Esta unidade é configurada para compensação de fuga e projetada para montagem embutida; certificações disponíveis: Tipo Y e Tipo Z.

Características

• Todos os componentes exteriores em aço inoxidável 316 ou compósito resistente à corrosão
• Modelos compactos: montagem embutida ou montagem externa opcional
• Indicadores visuais locais para estado do sistema e da purga
• Modelos de compensação de fuga equipados com válvula de purga rápida e indicador visual de purga
• Opera com fornecimento de gás inerte seco e limpo: 60–115 PSI (4–8 bar)
• Temperatura ambiente de operação: -20°C a 55°C (-4°F a 131°F)
• Variante Tipo X disponível com ciclo de purga automático e contator de alimentação 4P NO/20A/440VAC (bobina 115 VAC ou 230 VAC)

Padrões industriais

• Tipo X
• Ex [px] Ex [p]
• IECEx SIR.0019X [Gb, Db]
• Europa: ATEX Categoria 2 GD
• Cert. nº Sira 14ATEX1045X
• EUA/Canadá: NFPA496 Cl I Div 1 Grupos A, B, C & D
• UL E466718
• Tipo Y
• Ex [py] Ex [p]
• IECEx SIR.0019X [Gb, Db]
• Tipo Z
• Ex [pz] Ex [p]
• IECEx SIR.0019X [Gc, Dc]

Atributos do produto / Especificações

• Número do artigo: 27143
• Material: Aço inoxidável 316L
• Acabamento: Escovado
• Espessura (imperial): 11ga
• Espessura (métrica): 3,18 mm
• Tipo de operação: Compensação de fuga
• Montagem: Embutida
• Detalhes de certificação: Tipo Y; Tipo Z
• Peso: 7,8 lb
• UPC: 783510271435
• EAN: 8713574246300
• Quantidade padrão por embalagem: 1
• Quantidade por embalagem: 1

características / especificações técnicas

• Catálogo#: PLCF1YZ
• Operação: Compensação de fuga (Unidade de Controle e Válvula de Alívio) ou Fluxo Contínuo (Unidade de Controle, Orifício de Saída Calibrado e Válvula de Alívio)
• Tipos de invólucro recomendados: Tipo 4, 4X e 12 (IP54 mínimo)
• Fornecimento de gás: gás inerte seco e limpo, 60 PSI (4 bar) a 115 PSI (8 bar)
• Temperatura ambiente de operação: -20°C a 55°C (-4°F a 131°F)
• Componentes exteriores: aço inoxidável 316 ou compósito resistente à corrosão
• Opções de montagem: embutida (interna) ou externa
• Alarme/indicador: Indicador visual local e saída de contato seco para alarme remoto (modelos Y/Z); Tipo X desliga a alimentação quando a pressurização é perdida e aciona o processo de purga automático
• Recomendação de volume típico do invólucro: compensação de fuga Tipo Y/Z tipicamente para invólucros ≤ 60 ft³; Fluxo Contínuo tipicamente recomendado para invólucros ≤ 17 ft³
