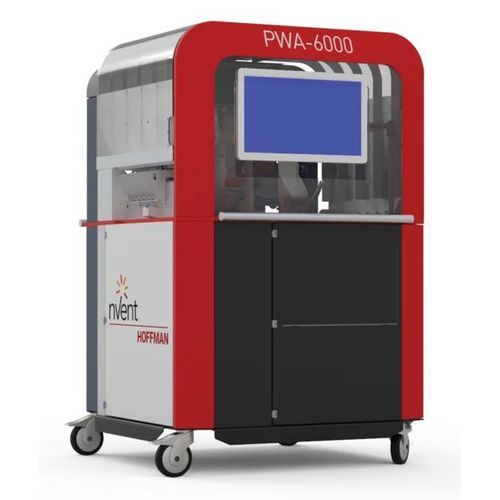

Linha de processamento PWA6000

Visão geral
O centro de processamento de fios otimiza a produção de fios, reduzindo o tempo de processamento em até 75%. O PWA6000 automatiza totalmente o corte no comprimento, o decapagem, a crimpagem, a marcação e o agrupamento dos fios. A máquina possui alimentação automática interna com 12 bobinas (4 externas e 8 internas) e suporta um acessório de armazenamento externo para alimentar fios adicionais sem usar as bobinas internas, reduzindo o tempo de troca. A máquina pode colocar terminais em ambas as extremidades e marcar cada extremidade. Os fios acabados são agrupados em fita adhesiva numa ordem predefinida para otimizar a preparação de encomendas e a montagem a jusante. O processo de pré-fabricação automatizado destina-se a otimizar o cabeamento de quadros e reduzir custos.

Principais características

• Interface homem-máquina com ecrã tátil de 21,5 polegadas
• Alimentação automática de fios com 12 bobinas (4 externas e 8 internas)
• Acessório externo para armazenamento de fios adicionais para alimentar a máquina e reduzir tempos de troca
• Decapador e crimpador eletropneumáticos com carregador de 5 vias para terminais em rolo
• Comprimento de crimpagem ajustável para 8 mm ou 10 mm
• Fios acabados podem incluir terminais em ambas as extremidades sem intervenção manual
• Sistema de marcação com impressão direta em cada extremidade; marcação com tinta azul adequada para a maioria das cores de fio
• Secção de fio processável de 0,5 mm² a 2,5 mm² (AWG 20–14) sem tempos de set-up
• Velocidade de produção: aproximadamente 120 fios/hora incluindo ambas as extremidades
• Software de máquina inclui Personal Wiring Suit como sistema de programação intuitivo para o PWA6000
• Acessório externo para armazenamento e transporte de fios acabados até a oficina de painéis; acessório inclui um ecrã para visualizar o cabeamento do painel (origem, destino e roteamento)
• Interfaces com sistemas eCAD (IGE XAO, ePlan ProPanel, ZUKEN E3, WS-CAD ou similares) ou ficheiros CSV/Excel

Tabela - Catálogo / Tamanho do fio
Número de catálogo: PWA6000
Tamanho do fio (imperial): #20 - #14
Tamanho do fio (métrico): 0,5 mm² mín

Aplicações / Benefícios

• Reduz o tempo de processamento de fios e a mão-de-obra para o cabeamento de quadros
• Garante qualidade repetível e consistente dos fios pré-fabricados
• Agrupamento em fita adesiva em ordem predefinida para otimizar a preparação de encomendas e a montagem a jusante
• Reduz os custos globais de cabeamento de quadros através da automação e otimização de processos

Especificações técnicas

• Modelo: PWA6000
• HMI: ecrã tátil de 21,5 polegadas
• Alimentação de fios: alimentação automatizada interna com 12 bobinas (4 externas, 8 internas); acessório de alimentação/armazenamento externo suportado
• Operações de processamento: corte a comprimento, decapagem, crimpagem, marcação, agrupamento
• Crimpagem: crimpagem eletropneumática com carregador de 5 vias; comprimento de crimpagem ajustável para 8 mm ou 10 mm
• Terminais: colocação em ambas as extremidades suportada; terminais opcionais
• Marcação de fios: impressão direta no fio (marcação com tinta azul adequada para a maioria das cores)
• Secção de fio processável: 0,5 mm² a 2,5 mm² (AWG 20–14)
• Velocidade típica: ~120 fios/hora (incluindo ambas as extremidades)
• Software: inclui Personal Wiring Suit; suporta importação de sistemas eCAD ou CSV/Excel
• Interfaces: IGE XAO, ePlan ProPanel, ZUKEN E3, WS-CAD ou similar, ou CSV
• Alimentação elétrica: tensão nominal 110–240 V 1~ 50/60 Hz; corrente nominal: 16 A
• Ar comprimido: 6–8 bar; capacidade de sucção: 300 l/min
• Dimensões / Ocupação: largura 1050 mm x profundidade 1150 mm
• Manuseio de fios acabados: agrupamento em fita adesiva em ordem predefinida; acessório externo opcional para armazenar e transportar fios acabados até a oficina
• Capacidades adicionais: coloca terminais em ambos os lados, pode cortar o isolamento para remoção, aceita fios de diferentes contentores de lote
