Máquina de corte com guilhotina NC-Cut
para PVCpara metaispara cobre

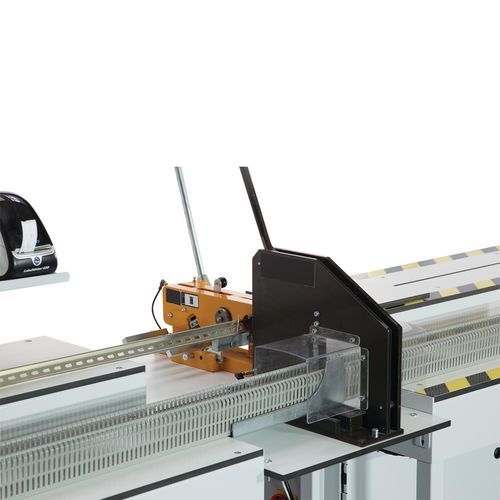

Máquina de corte com guilhotina - NC-Cut - nVent HOFFMAN - para PVC / para metais / para cobre
Máquina de corte com guilhotina - NC-Cut - nVent HOFFMAN - para PVC / para metais / para cobre
Guardar nos favoritos
Comparar

Características

Tecnologia
com guilhotina
Material trabalhado
para metais, para cobre, para PVC
Formato das peças de trabalho
para calha DIN, de barramento, para canaletas de cabos
Tipo de controle
CN
Função combinada
de desbaste, de etiquetagem
Sistema de carga das peças
de carga automática
Fases elétricas
monofásica
Outras características
semiautomática, de alta precisão, programável, com impressora a jato de tinta
Altura máxima de corte

2.200 mm
(86,6 in)

Altura mín. de corte

140 mm
(5,51 in)

Repetibilidade

0,5 mm
(0,0197 in)

Comprimento total

4.220 mm
(166 in)

Largura total

125 mm
(5 in)

Altura

860 mm
(34 in)

Tensão elétrica

MÍN: 110 V

MÁX: 240 V

Descrição

Visão geral do produto
O NC-Cut é uma máquina de corte semi-automática concebida para o corte preciso de trilhos DIN, calhas para cabos e barras colectoras compatíveis, com o objetivo de agilizar a montagem de painéis e reduzir desperdício de material. O sistema importa layouts de painel existentes para gerar uma lista de corte e orientar o operador.

Aplicações
  • Produção de painéis elétricos e quadros de comando
  • Oficinas de cabeamento e fabricantes de quadros de distribuição
  • Oficinas que exigem cortes repetíveis e de alta precisão para produção em série


Características
  • Paradas motorizadas guiam o material para as tesouras, eliminando a medição manual
  • Tesouras de alta qualidade garantem cortes precisos e longa vida útil da ferramenta
  • Cada peça cortada recebe uma etiqueta impressa para posicionamento correto no painel
  • Comprimento de corte (máx / mín): 2.200 mm / 140 mm (86,6 in / 5,5 in)
  • Dimensões da máquina (A x L x P) montada, sem suportes antivibração: 860 x 4.220 x 675 mm (33,8 x 166 x 26,5 in)
  • Altura / ajuste do suporte antivibração: 40 mm / 0–20 mm (1,57 in / 0–0,78 in)
  • Precisão repetível: 0,5 mm
  • Suporta calhas para cabos até 125 mm (4,9 in) de largura
  • Suporta tipos de trilho DIN: NS 15, NS 35/7.5, NS 35/15
  • Suporta tipo de barra colectora: NLS-CU 3/10
  • Alimentação elétrica: 110–240 V, monofásica, 50/60 Hz


Especificações
  • Número de catálogo / Modelo: NC-Cut
  • Comprimento de corte (máx / mín): 2.200 mm / 140 mm (86,6 in / 5,5 in)
  • Dimensões da máquina (A x L x P): 860 x 4.220 x 675 mm (33,8 x 166 x 26,5 in)
  • Altura / ajuste dos suportes antivibração: 40 mm / 0–20 mm (1,57 in / 0–0,78 in)
  • Precisão repetível: 0,5 mm
  • Largura máxima de calha: 125 mm (4,9 in)
  • Tipos de trilho DIN suportados: NS 15, NS 35/7.5, NS 35/15
  • Tipo de barra colectora suportado: NLS-CU 3/10
  • Cada peça cortada etiquetada para posicionamento no painel
  • Paradas motorizadas e tesouras de precisão para corte automatizado e preciso
  • Tensão nominal: 110–240 V, monofásica, 50/60 Hz
