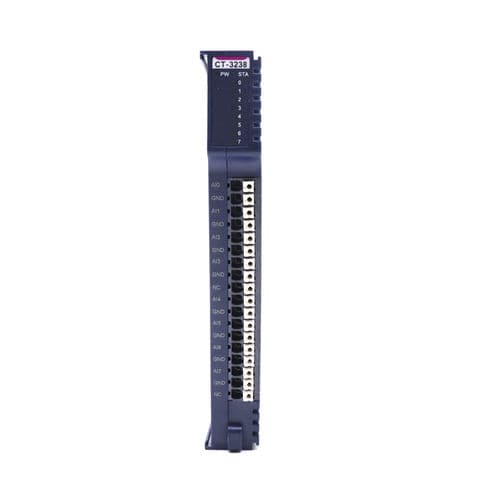

Módulo E/S analógico CT-3238
CANopenEthernetModBUS RTU

módulo E/S analógico
módulo E/S analógico
módulo E/S analógico
módulo E/S analógico
módulo E/S analógico
módulo E/S analógico
módulo E/S analógico
Guardar nos favoritos
Comparar


Características

Tipo de sinal
analógico
Barramento
CANopen, Ethernet, ModBUS RTU, serial, CC-Link, Modbus/TCP, MODBUS, ProfiNet, EtherCAT, PROFIBUS, PROFIBUS-DP, DeviceNet
Tipo
distribuído, remoto, de rede, de segurança
Aplicações
para controlador lógico programável, para sensor, de automação, de temperatura, de tensão, para o controle da iluminação, de corrente, para motor, para sensor de temperatura, para interface HMI, para a indústria alimentar, de automatização centralizada
Número de entradas/saídas
com 8 entradas analógicas, de 16 canais
Montagem
para trilho DIN
Tamanho
mini
Outras características
compacto, configurável, IP

Descrição

CT-3238: entrada analógica de 8 canais /0&4-20mA/15-bit single-terminal Características do módulo ◆ O módulo suporta a aquisição de sinal de corrente de 8 canais. ◆ O módulo pode ser configurado para aquisição de sinal de corrente de 0-20mA ou 4-20mA. ◆ O módulo suporta 2 fios (saída não em laço, alimentação externa necessária) ou 4 fios de entrada do sensor de corrente. ◆ O barramento interno do módulo e a entrada de campo adota isolamento magnético. ◆ O canal de entrada do módulo é conectado ao sensor de saída de corrente de sinal analógico ativo de campo. ◆ O canal do módulo está equipado com proteção contra sobretensão TVS. Parâmetros técnicos Parâmetros gerais Poder: Max.65mA@5.0Vdc Isolamento: E/S para barramento interno: isolamento magnético (2.5KVrms) Isolamento de energia: DC-DC Cablagem: Cablagem de E/S: Max.1.5mm²(AWG 16) Instalação: 35mm DIN-Rail Tamanho: 115*14*75mm Peso: 65g Parâmetros ambientais Temperatura de trabalho: -40~85℃ Humidade ambiental: 5%-95% (Sem condensação) Grau de protecção: IP20 Parâmetros de entrada Número do Canal: 8 canais Indicador LED: 8 LEDs de canal Indicadores de estado Faixa de entrada: Máximo: 0 ~ 23,5 mA Taxa de resolução: 15 Bit Precisão de aquisição: - ±0,3% gama completa, @25℃ ±0,5% gama completa, @-20~70℃ Taxa de amostragem: 20 ms / 1 canal Formato dos dados: Número inteiro assinado de 16 bits

---

VÍDEO

Catálogos

CT3238
CT3238
19 Páginas
