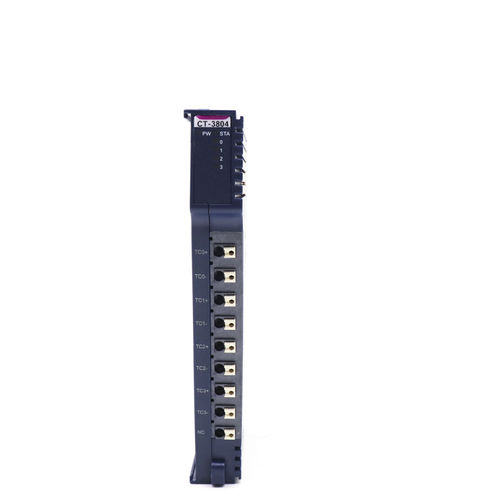

Módulo E/S analógico CT-3804
Modbus/TCPEthernetModBUS RTU

módulo E/S analógico
módulo E/S analógico
módulo E/S analógico
módulo E/S analógico
módulo E/S analógico
Guardar nos favoritos
Comparar


Características

Tipo de sinal
analógico
Barramento
Modbus/TCP, Ethernet, ModBUS RTU, serial, MODBUS, CC-Link, CANopen, ProfiNet, EtherCAT, PROFIBUS, PROFIBUS-DP, DeviceNet
Tipo
remoto, de rede, de segurança
Aplicações
de tensão, para sensor, de automação, para controlador lógico programável, de temperatura, de corrente, para o controle da iluminação, para sensor de temperatura, para interface HMI, para a indústria alimentar, de automatização centralizada, para termopar
Número de entradas/saídas
com 4 entradas analógicas, de 16 canais
Montagem
para trilho DIN
Tamanho
mini
Outras características
compacto, configurável, reforçado, IP

Descrição

CT-3804: 4 canais Entrada Analógica,Thermocouple( J type、 K type、 E type、 T type、 Stype、 R type、 B type、 N type、 C type) Características do módulo ◆ O módulo suporta a aquisição de sinal de termopar de 4 canais ◆ O módulo traz com 4 indicadores analógicos ◆ O módulo suporta 9 tipos de medição de temperatura de termopares convencionais ◆ O barramento interno do módulo e entrada de campo adota isolamento magnético ◆ O canal de entrada do módulo suporta a proteção contra sobretensão TVS ◆ Resolução ADC de 24 bits (Σ-δ tipo) Parâmetros técnicos Parâmetros gerais Poder: Max.50mA@5.0Vdc Isolamento: E/S para barramento interno: isolamento magnético (2.5KVrms) Campo Power:Not utilizado Wiring:I/O Wiring:Max.1.5mm²(AWG 16) Montagem Type: 35mmDIN-Rail Size:115*14*75mm Weight:65g Especificação do ambiente Operacional Temperature:-40~85℃ Operacional Humidity:5%~95% RH(Sem Condensação) Proteção Class:IP20 Parâmetro de entrada Canal Number:4 Canais LED Indicator:4 Indicadores LED de entrada Sensor Type:J / K/ E / T / S / R / B / N / C termopares tipo thermocouples Aquisição Accuracy: ±0,3% Completo Scale,@25℃ ±0,5% Completo Scale,@-40~85℃ Taxa de Amostragem de Um Canal: 50Hz (Máx.) Faixa de medição ℃ - Tipo J - -210~1200℃ - Tipo K - -270~1370℃ - Tipo E - -270~1000℃ - Tipo T - -270~400℃ - Tipo S - -50~1760℃ - Tipo R - -50~1760℃ - Tipo B - 0~1820℃ - Tipo N - -270~1300℃ - Tipo C - 0~2320℃ Formato de Dados - 16-Bit Signed Integer (Inteiro)

---

VÍDEO

Catálogos

CT3804
CT3804
21 Páginas
CT-121F
CT-121F
21 Páginas
