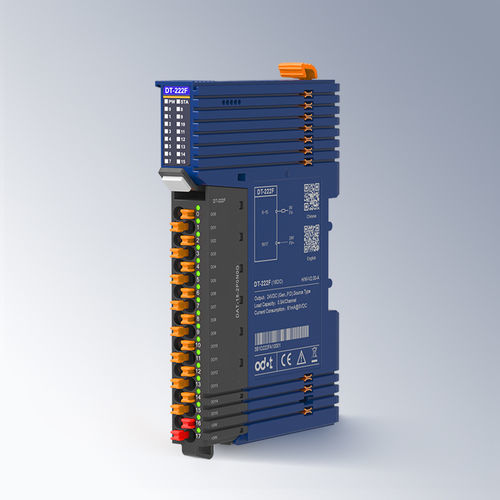

Módulo de saída digital DT-222F

de 16 canaiscom 16 saídas digitais16 saídas PNP

Módulo de saída digital de 16 canais 24VDC/PNP/nível alto é válido Características do módulo - O módulo suporta 16 canais de saída digital, a tensão de saída é de 24VDC e o nível alto de saída é válido. - O módulo possui 16 luzes indicadoras LED de canal de saída digital. - O módulo tem funções de desligamento térmico e proteção contra sobrecorrente. - O módulo suporta proteção contra curto-circuito e sobrecarga. - Barramento de fundo de cesto redundante de alta velocidade com blocos de terminais plugáveis. Parâmetros técnicos Parâmetros gerais - Consumo de corrente: 61mA@5VDC - Potência de campo: 19.2~28.8VDC (Nominal: 24VDC) - Diâmetro de fiação: Min.0.2mm²(AWG24) Max.1.5mm²(AWG16) - Terminal plugável: Suporte - Barramento de fundo de cesto: Redundância de barramento duplo - Instalação: Trilho DIN de 35mm - Dimensões: 119*14*80mm - Certificação do produto: Certificação CE Parâmetros de saída - Número de canais: 16 canais de saída - Indicador: 16 indicadores de canal - Tipo de saída: Saída de transistor, PNP - Capacidade de carga: 12W (0.5A)/ por canal - Corrente de saída do módulo: Max.8A - Resistência de carga: Min.48 Ω - Atraso de saída: OFF para ON: Max.100μs ON para OFF: Max.200μs - Frequência de comutação: Carga resistiva: Max.100Hz Carga indutiva: Max.2Hz - Manuseio de falhas do módulo: O valor de falha de saída ou o último valor de saída pode ser configurado - Função de proteção: Proteção contra sobrecorrente, corrente de proteção: 0.7~1.4A Parâmetros ambientais - Temperatura de operação em instalação horizontal: -35℃~60℃ - Temperatura de operação em instalação vertical: -35℃~50℃ - Temperatura de armazenamento: -40℃~85℃ - Umidade ambiental: 5%~95%RH (Sem condensação) - Altitude de instalação: <2000m - Grau de poluição: Ⅱ - Grau de proteção: IP20 - Propriedades mecânicas: Cumpre com IEC60068-2-6, IEC6008-2-27 - Resistência de isolamento: Cumpre com IEC61131-2 - Desempenho EMC: Cumpre com IEC61131-2, IEC61000-4 (ESD: Descarga por contato ±6kV, Nível de desempenho A; Descarga por ar ±8kV, Nível de desempenho A SURGE: Modo comum ±2kV, Nível de desempenho A EFT: ±2kV, Nível de desempenho A) Especificações chave / Características técnicas - 16 canais de saída digital, 24VDC, tipo PNP - Indicadores LED para cada canal - Desligamento térmico, sobrecorrente, curto-circuito e proteção contra sobrecarga - Redundância de barramento duplo, terminais plugáveis - Montagem em trilho DIN, certificado CE - Temperatura de operação: -35℃ a 60℃ (horizontal), -35℃ a 50℃ (vertical) - Grau de proteção IP20 - Dimensões: 119*14*80mm
