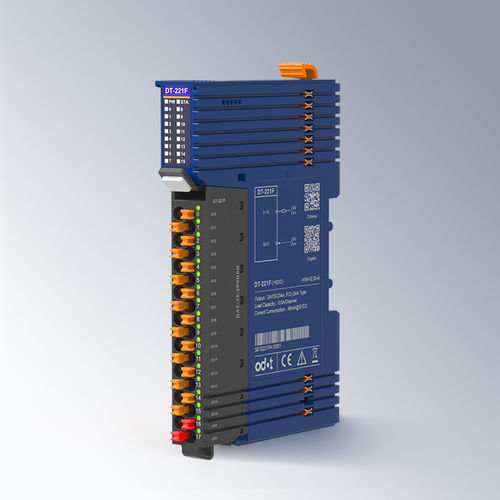

Módulo de saída digital DT-221F

de 16 canaiscom 16 saídas digitaisde corrente

Módulo de saída digital de 16 canais 24VDC/NPN/nível baixo é válido Características do módulo - O módulo suporta 16 canais de saída digital, o nível baixo de saída é válido e a tensão de saída é 0V. - O módulo possui 16 indicadores LED de canal de saída digital. - O módulo tem a função de desligamento térmico e proteção contra sobrecorrente. - Barramento de fundo de cesto redundante de alta velocidade com blocos de terminais plugáveis. Parâmetros técnicos Parâmetros gerais - Consumo de corrente: 48mA@5VDC - Potência de campo: 19.2~28.8VDC (Nominal: 24VDC) - Diâmetro de fiação: Min.0.2mm²(AWG24), Max.1.5mm²(AWG16) - Terminal plugável: Suporte - Barramento de fundo de cesto: Redundância de barramento duplo - Instalação: Trilho DIN de 35mm - Dimensão: 119*14*80mm - Certificação do produto: Certificação CE Parâmetros de entrada - Número de canais: 16 canais de saída - Indicador: 16 indicadores de canal - Tipo de saída: Saída de transistor, NPN - Capacidade de carga: 12W (0.5A)/ por canal - Corrente de saída do módulo: Max.8A - Resistência de carga: Min.48 Ω - Atraso de saída: OFF para ON: Max.100μs, ON para OFF: Max.200μs - Tensão de saída: 0V - Corrente residual: <8 μA - Frequência de comutação: Carga resistiva: Max.100Hz, Carga indutiva: Max.2Hz - Manuseio de falhas do módulo: O valor de falha de saída ou o último valor de saída pode ser configurado - Função de proteção: Proteção contra sobrecorrente, corrente de proteção: 0.7~1.4A Parâmetros ambientais - Temperatura de operação em instalação horizontal: -35℃~60℃ - Temperatura de operação em instalação vertical: -35℃~50℃ - Temperatura de armazenamento: -40℃~85℃ - Umidade ambiental: 5%~95%RH (Sem condensação) - Altitude de instalação: <2000m - Grau de poluição: Ⅱ - Grau de proteção: IP20 - Propriedades mecânicas: Cumpre com IEC60068-2-6, IEC6008-2-27 - Resistência de isolamento: Cumpre com IEC61131-2 - Desempenho EMC: Cumpre com IEC61131-2, IEC61000-4 (ESD: Descarga por contato ±6kV, Nível de desempenho A; Descarga por ar ±8kV, Nível de desempenho A; SURGE: Modo comum ±2kV, Nível de desempenho A; EFT: ±2kV, Nível de desempenho A)
