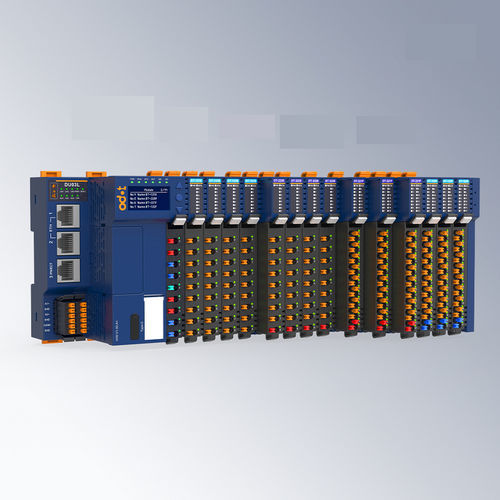

Módulo de saída analógico DT-4168

de 8 canaiscom 8 saídas analógicasde corrente

Visão geral do produto: Módulo de saída de tensão de 8 canais suportando 0~5VDC/0~10VDC/±5VDC/±10VDC, resolução de 16 bits. Características do módulo: - Faixa de saída de 0-20mA ou 4-20mA pode ser configurada. - O barramento interno do módulo e a saída de campo adotam isolamento capacitivo. - O sinal de saída do módulo é uma saída de terra comum de extremidade única. - Barramento de fundo de cesto redundante de alta velocidade com blocos de terminais plugáveis. Parâmetros técnicos: Parâmetros gerais - Consumo de corrente: 35mA@5VDC - Potência de campo: 19.2~28.8VDC (Nominal: 24VDC) - Diâmetro de fiação: Min.0.2mm²(AWG24), Max.1.5mm²(AWG16) - Terminal plugável: Suporte - Barramento de fundo de cesto: Redundância de barramento duplo - Instalação: Trilho DIN de 35mm - Dimensão: 119*14*80mm - Certificação do produto: Certificação CE Parâmetros de saída - Número de canais: 8 canais de saída de corrente - Resolução: 16 bits - Faixa de saída: 0~20mA/4~20mA - Tempo de transição: 1ms/4 canais (o nível do filtro é 0) - Impedância de entrada: Max.500Ω - Erro de linearidade: ≤±0.03% - Erro de temperatura: ≤±0.005%/K - Repetibilidade: ≤±0.05% - Erro de medição: ±0.2% (@25℃), ±0.4% (@-35℃~60℃) - Diagnóstico: Falha de energia de 24V: suporte, Falha de linha: suporte, Falha de comunicação DAC: suporte Parâmetros ambientais - Temperatura de operação em instalação horizontal: -35℃~60℃ - Temperatura de operação em instalação vertical: -35℃~50℃ - Temperatura de armazenamento: -40℃~85℃ - Umidade ambiental: 5%~95%RH (Sem condensação) - Altitude de instalação: <2000m - Grau de poluição: Ⅱ - Grau de proteção: IP20 - Propriedades mecânicas: Cumpre com IEC60068-2-6, IEC6008-2-27 - Resistência de isolamento: Cumpre com IEC61131-2 - Desempenho EMC: Cumpre com IEC61131-2, IEC61000-4 (ESD: Descarga por contato ±6kV, Nível de desempenho A; Descarga por ar ±8kV, Nível de desempenho A; SURGE: Modo comum ±2kV, Nível de desempenho A; EFT: ±2kV, Nível de desempenho A) Especificações principais: - 8 canais de saída de tensão analógica - Faixa de saída: 0~5VDC/0~10VDC/±5VDC/±10VDC - Resolução: 16 bits - Consumo de corrente: 35mA@5VDC - Potência de campo: 19.2~28.8VDC (Nominal: 24VDC) - Montagem em trilho DIN, dimensões: 119*14*80mm - Certificado CE - Temperatura de operação: -35℃~60℃ (horizontal), -35℃~50℃ (vertical) - Grau de proteção: IP20
