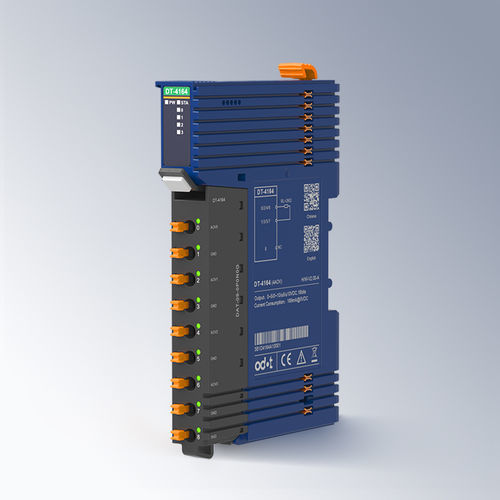

Módulo de saída analógico DT-4164

de 4 canaiscom 4 saídas analógicasde corrente

Visão geral do produto: - Módulo de saída de tensão de 4 canais suportando 0~5VDC, 0~10VDC, ±5VDC, ±10VDC, resolução de 16 bits. Características do módulo: - O módulo suporta saída de sinal de tensão de 4 canais - Faixa de saída: 0~5VDC, 0~10VDC, ±5VDC, ±10VDC, resolução de 16 bits - O módulo possui 4 indicadores LED de saída analógica - O sinal de saída do módulo é uma saída de terra comum de extremidade única - Barramento de fundo de alta velocidade redundante com blocos de terminais plugáveis Parâmetros técnicos: Parâmetros gerais - Consumo de corrente: 169mA@5VDC - Potência de campo: 19.2~28.8VDC (Nominal: 24VDC) - Diâmetro de fiação: Min.0.2mm² (AWG24), Max.1.5mm² (AWG16) - Terminal plugável: Suporte - Barramento de fundo: Redundância de barramento duplo - Instalação: Trilho DIN de 35mm - Dimensão: 119*14*80mm - Certificação do produto: Certificação CE Parâmetros de entrada - Número de canais: Saída de tensão de 4 canais - Resolução: 16 bits - Faixa de saída: 0~5V/0~10V/ -5V~5V/ -10V~10V - Tempo de transição: 1.5ms/4 canais - Corrente de curto-circuito: 15mA - Erro de linearidade: ≤±0.03% - Erro de temperatura: ≤±0.005%/°C - Repetibilidade: ≤±0.05% - Erro de medição: ±0.2% (@25°C), ±0.4% (@-35°C~60°C) - Função de diagnóstico: Falha de superaquecimento do DAC: Suporte Parâmetros ambientais - Temperatura de operação em instalação horizontal: -35°C~60°C - Temperatura de operação em instalação vertical: -35°C~50°C - Temperatura de armazenamento: -40°C~85°C - Umidade ambiental: 5%~95%RH (Sem condensação) - Altitude de instalação: <2000m - Grau de poluição: II - Grau de proteção: IP20 - Propriedades mecânicas: Conforme IEC60068-2-6, IEC6008-2-27 - Resistência de isolamento: Conforme IEC61131-2 - Desempenho EMC: Conforme IEC61131-2, IEC61000-4 (ESD: Descarga por contato ±6kV, Nível de desempenho A; Descarga por ar ±8kV, Nível de desempenho A; SURGE: Modo comum ±2kV, Nível de desempenho A; EFT: ±2kV, Nível de desempenho A) Especificações / Características principais: - 4 canais de saída de tensão - Faixa de saída: 0~5VDC, 0~10VDC, ±5VDC, ±10VDC - Resolução de 16 bits - Indicadores LED para cada saída - Saída de terra comum de extremidade única - Barramento de fundo de alta velocidade redundante - Blocos de terminais plugáveis - Certificado CE - Montagem em trilho DIN - Temperatura de operação: -35°C a 60°C (horizontal), -35°C a 50°C (vertical) - Grau de proteção: IP20
