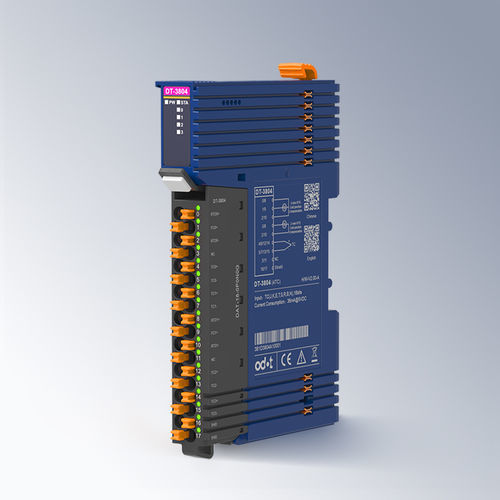

Módulo de entrada analógico DT-3804

de 4 canaiscom 4 entradas analógicaspara termopar

módulo de entrada de termopar de 4 canais TC-J/K/E/T/S/R/B/N TipoCaracterísticas do móduloO módulo suporta a aquisição de sinal de termopar de 4 canais. O módulo possui 4 indicadores analógicos. O módulo suporta 8 tipos de medição de temperatura de termopar convencional. O barramento interno do módulo e a entrada de campo adoptam o isolamento capacitivo.O modo de compensação de extremidade fria do módulo suporta junção de referência externa ou compensação de temperatura de referência fixa.O tipo de compensação de extremidade fria do módulo suporta PT100 (2 fios) ou PT100 (3 fios).Barramento de backplane redundante de alta velocidade do módulo com blocos de terminais plugáveis.Parâmetros técnicosParâmetros geraisConsumo do módulo36mA@5VDCDiâmetro do fioMín.0.2mm²(AWG24)Max.1.5mm²(AWG16)Terminal PluggableSupportBackplane BusDedicação de bus duploInstalação35mm DIN-RailDimension119*14*80mmProduct CertificationCE CertificationInput ParametersChannel Number4 ChannelsSensor TypeJ / K/ E / T / S / R / B / N type thermocoupleResolution16 Bit (include the symbol bit)Temperature CompensationFixed reference temperature/external reference junctionConversation Time500ms/4 channels (filter level is 0)Linearity Error≤±0.01%Erro de temperatura≤±0,005%/°CTerro de temperatura≤±0.03% (@25°C)Erro de mediçãoVer tabela 1 abaixo para parâmetros detalhadosDiagnóstico do móduloDetecção de desconexão: suporteSuperfluxo/subfluxo: suporteUnidade de TemperaturaConfigurável, °C / °F / KParâmetros AmbientaisInstalação Horizontal Temperatura de Funcionamento-35°C~60°CInstalação Vertical Temperatura de Funcionamento-35°C~50°CTemperatura de Armazenamento-40°C~85°CEntrada Humidade Ambiente5%~95%RH (Sem condensação)Altitude de Instalação<2000mGrau de PoluiçãoⅡGrau de ProtecçãoIP20Propriedades MecânicasCumprir com IEC60068-2-6, IEC6008-2-27Resistência de isolamentoEm conformidade com IEC61131-2Desempenho EMCEm conformidade com IEC61131-2, IEC61000-4(ESD: Descarga de contacto ±6kV, nível de desempenho A; descarga de ar ±8kV, nível de desempenho ASURGE: modo comum ±2kV, nível de desempenho AEFT: ±2kV, nível de desempenho A)Gama de medição e precisão (por tipo de sensor)Tipo de sensorGama de medição (°C)Precisão de medição (25°C)Precisão de medição (-35°C~60°C)B600≤T≤1820≤0.2%≤0.4%E-200≤T≤1000≤0.2%≤0.4%E-250≤T<-200≤0.5%≤0.6%N-200≤T≤1300≤0.2%≤0.4%N-250≤T<-200≤0.5%≤0.6%JT>-210≤0.2%≤0.4%K-200≤T≤1370≤0.2%≤0.4%K-250≤T<-200≤0.5%≤0.6%R0≤T≤1760≤0.2%≤0.4%S0≤T≤1760≤0.2%≤0.4%T-200≤T≤400≤0.3%≤0.5%T-250≤T<-200≤0.6%≤0.7%Key SpecificationsChannels: 4 entradas de termoparTipos de termopar suportados: J, K, E, T, S, R, B, NResolução: 16-bitCompensação de junção fria: PT100 (2-fios/3-fios), referência externa ou fixaProteção de entrada: Sobretensão TVS, isolamento capacitivoTemperatura de funcionamento: -35°C a 60°C (horizontal), -35°C a 50°C (vertical)Temperatura de armazenamento: -40°C a 85°Humidade: 5%~95%RH (sem condensação)Instalação: 35mm DIN-RailDimensões: 119*14*80mmProtection: IP20Certificação: CE
