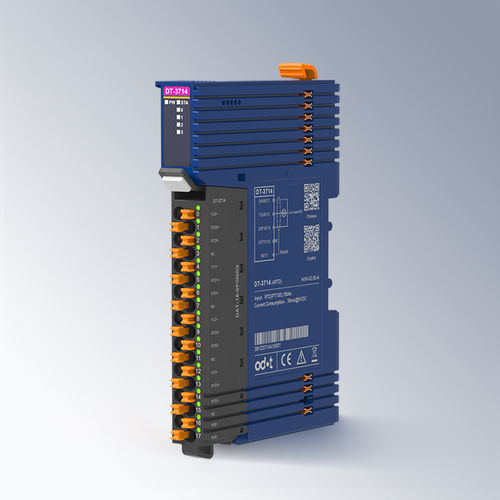

Módulo de entrada analógico DT-3714

de 4 canaispara RTDde corrente

Módulo de entrada RTD de 4 canais RTD-PT100 Características do módulo - O módulo suporta a desativação de canais, suporta PT-100 de 2 fios ou 3 fios. - O nível de filtro do módulo é ajustável. - O módulo suporta a detecção de falhas (desconexão, curto-circuito, transbordo, subtransbordo, estado do terminal). - O módulo possui um barramento de fundo de cesto redundante de alta velocidade com blocos de terminais plugáveis. Parâmetros técnicos Parâmetros gerais - Consumo de corrente: 39mA@5VDC - Diâmetro de fiação: Min. 0.2mm² (AWG24), Max. 1.5mm² (AWG16) - Terminal plugável: Suporte - Barramento de fundo de cesto: Redundância de barramento duplo - Instalação: Trilho DIN de 35mm - Dimensão: 119*14*80mm - Certificação do produto: Certificação CE Parâmetros de entrada - Número de canais: 4 canais de entrada RTD-PT100 - Faixa de entrada: 2 fios ou 3 fios - Faixa de medição: -200~850°C - Resolução: 16 bits (inclui o bit de símbolo) - Tempo de transição: 360ms/4 canais (nível de filtro é 0) - Erro de linearidade: ≤±0.01% - Erro de medição: ≤±0.6°C (@25°C), ≤±1.5°C (@-35°C~60°C) - Repetibilidade: ≤±0.005% (@25°C) - Diagnóstico do módulo: Falha ADC: suporte, Detecção de ruptura/curto-circuito: suporte, Conversão ADC anormal: suporte, Transbordo/Subtransbordo: suporte - Unidade de medida: Configurável, °C / °F / K Parâmetros ambientais - Temperatura de operação em instalação horizontal: -35°C~60°C - Temperatura de operação em instalação vertical: -35°C~50°C - Temperatura de armazenamento: -40°C~85°C - Umidade ambiental: 5%~95%RH (Sem condensação) - Altitude de instalação: <2000m - Grau de poluição: Ⅱ - Grau de proteção: IP20 - Propriedades mecânicas: Cumpre com IEC60068-2-6, IEC6008-2-27 - Resistência de isolamento: Cumpre com IEC61131-2 - Desempenho EMC: Cumpre com IEC61131-2, IEC61000-4 (ESD: Descarga por contato ±6kV, Nível de desempenho A; Descarga por ar ±8kV, Nível de desempenho A) SURGE: Modo comum ±2kV, Nível de desempenho A EFT: ±2kV, Nível de desempenho A) Especificações chave / Características técnicas - 4 canais de entrada RTD-PT100 - Suporta conexão de 2 fios ou 3 fios - Nível de filtro ajustável - Detecção de falhas: desconexão, curto-circuito, transbordo, subtransbordo, estado do terminal - Barramento de fundo de cesto redundante de alta velocidade - Blocos de terminais plugáveis - Certificação CE - Temperatura de operação: -35°C a 60°C (horizontal), -35°C a 50°C (vertical) - Temperatura de armazenamento: -40°C a 85°C - Grau de proteção: IP20 - Dimensões: 119*14*80mm
