Conector modular

híbridopneumáticode dados

Visão geral

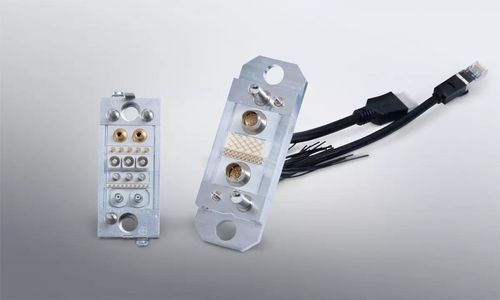

Conector modular para sistemas de acoplamento automático. O ODU-MAC® Silver-Line fornece uma interface híbrida para potência, sinais, dados e pneumática com molduras configuráveis e opção Quick Change Head para reduzir manutenção.

Destaques

• Acoplamento automático com elevados ciclos de inserção
• Interface híbrida modular que combina potência, dados e pneumática
• Opção Quick Change Head para substituição rápida da parte frontal
• Disponível com montagem de cabos mediante pedido

Características e variantes
Até 8 molduras de acoplamento configuráveis em comprimentos variáveis. Módulos combináveis para espaços de instalação reduzidos, elevadas cargas mecânicas ou molduras com suporte flutuante. Mais de 30 módulos de transmissão de dados disponíveis, incluindo opções de fibra ótica.

Características de projeto

• Moldura P4+ robusta: alta compensação de tolerâncias, folga radial ±4 mm, centralização por pinos guia e buchas cônicas, suportes flutuantes
• Quick Change Head permitindo ciclos de inserção muito elevados (até 10.000.000 conforme configuração)
• Alta resistência a vibrações e baixa resistência de contacto estável

Transmissão e aplicações
Suporta transmissão simultânea de pneumática, correntes de potência, dados e fibra num único conector. Projetado para aplicações industriais e robóticas exigentes que requerem longa vida útil de ciclos e contactos fiáveis.

Documentos & mídia
Folhas de dados, brochuras e instruções técnicas disponíveis. Vídeos de aplicação e demonstrações do ODU-MAC® Silver-Line fornecidos mediante pedido.

Especificações técnicas

• Série: ODU-MAC® Silver-Line
• Molduras de acoplamento: até 8 molduras configuráveis
• Módulos de transmissão: >30 módulos de dados disponíveis
• Ciclos de acoplamento: aprox. 100.000 a 10.000.000 (dependendo do modelo)
• Quick Change Head: opção de substituição rápida da parte frontal
• Compensação P4+: radial ±4 mm, pinos guia sólidos e buchas cônicas
• Caixa de docking opcional: alívio de tensão, saídas de cabo, ligações de aterramento, montagem de PCB
• Fornecimento: disponível com montagem de cabos mediante pedido
