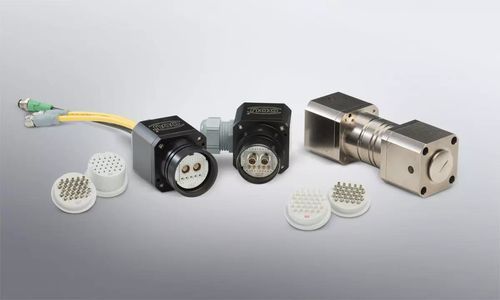

Conector modular ODU DOCK Silver-Line

combinadopneumáticode dados

Visão geral
A série ODU DOCK Silver-Line é uma família de conectores modulares concebida para encaixe automático em sistemas robóticos, robôs industriais, equipamentos de teste e sistemas de troca de ferramentas. Suporta acoplamento elétrico ou pneumático e pode ser fornecida com conjuntos de cabos pré-montados prontos para integração.

Principais características

• Projetado para encaixe automático em aplicações robóticas e industriais
• Tecnologia de contacto por mola de fio com alta densidade de contactos
• Ciclos de encaixe: ≥100.000 padrão; até 10.000.000 com Quick-Change Head
• Disponível em três tamanhos com carcaças em alumínio ou plástico
• Opções: proteção EMC e saídas de cabo rectas ou anguladas
• Terminação padrão por crimpagem; soldagem sob pedido
• Quick-Change Head para substituição rápida da peça intercambiável

Capacidade funcional
Suporta inserções de contactos de 2+PE a 36+PE e, através de adaptadores, permite combinar módulos ODU‑MAC®. Permite transmissão mista de sinais, potência/corrente, dados, fibra óptica e meios (ar, fluidos) numa única solução modular.

Aplicações e benefícios

• Encaixe automático em células robotizadas e linhas de produção automatizadas
• Bancos de ensaio e equipamentos com ciclos frequentes de encaixe
• Sistemas de troca de ferramentas e instalações industriais exigentes
• Redução de tempo de inatividade e custos de manutenção graças ao Quick-Change Head e contactos duráveis

Especificações técnicas

• Série: ODU DOCK Silver-Line
• Fabricante: ODU
• Inserções de contactos: 2+PE a 36+PE (configurações modulares)
• Ciclos de encaixe: ≥100.000 (padrão); até 10.000.000 com Quick-Change Head
• Materiais da carcaça: alumínio ou plástico
• Tecnologia de contacto: mola de fio; alta densidade de contactos
• Terminações: crimpagem padrão; soldagem sob pedido
• Opções: protecção EMC; conjuntos de cabos; saídas rectas ou anguladas
• Modularidade: compatível com módulos ODU‑MAC® via adaptadores
