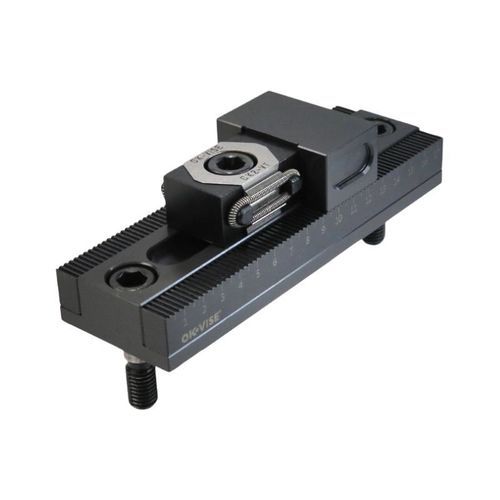

Unidade de fixação mecânica GCS-D series

de trilhopara trilho-guiamodular

Descrição
Módulos de fixação para uso unidirecional. Cada módulo é montado num trilho base com serrilha inclinada, permitindo que as forças de aperto atuem de forma confiável numa única direção. Disponíveis com garras serrilhadas ou lisas; fornecidos com ficheiros CAD e desenhos para integração em sistemas de fixação modulares como OK-VISE® Grid System.

Categorias

• Sistema de grelha
• Multi-Rail RL

Variantes e dimensões

• GCS-DR1 — Garras serrilhadas; A: 10-45 mm; B: 100 mm; C: 125 mm; Peso: aprox. 1 620 g; PDF e STEP disponíveis.
• GCS-DR2 — Garras serrilhadas; A: 10-95 mm; B: 150 mm; C: 175 mm; Peso: aprox. 1 940 g; PDF e STEP disponíveis.
• GCS-DS1 — Garras lisas; A: 10-45 mm; B: 100 mm; C: 125 mm; Peso: aprox. 1 620 g; PDF e STEP disponíveis.
• GCS-DS2 — Garras lisas; A: 10-95 mm; B: 150 mm; C: 175 mm; Peso: aprox. 1 940 g; PDF e STEP disponíveis.

Imagens adicionais do produto
São fornecidas várias imagens do produto e de aplicações que mostram as diferentes variantes, tipos de garras e exemplos de instalação.

Especificações técnicas

• Trilho base com serrilha inclinada projetado para fixação unidirecional.
• Variantes disponíveis: GCS-DR1, GCS-DR2, GCS-DS1, GCS-DS2.
• Tipos de garras: Serrilhada (variantes DR) e Lisa (variantes DS).
• Intervalo de fixação A: 10-45 mm (DR1/DS1) ou 10-95 mm (DR2/DS2).
• Dimensões B / C: 100 / 125 mm (A 10-45) e 150 / 175 mm (A 10-95).
• Pesos aproximados: 1 620 g (variantes 10-45) e 1 940 g (variantes 10-95).
• Ficheiros CAD STEP e desenhos PDF disponíveis para todas as variantes listadas.
• Projetado para integração no OK-VISE® Grid System e em configurações modulares Multi-Rail.
