Unidade de fixação mecânica GCD-D series

de trilhopara ranhura em Tmodular

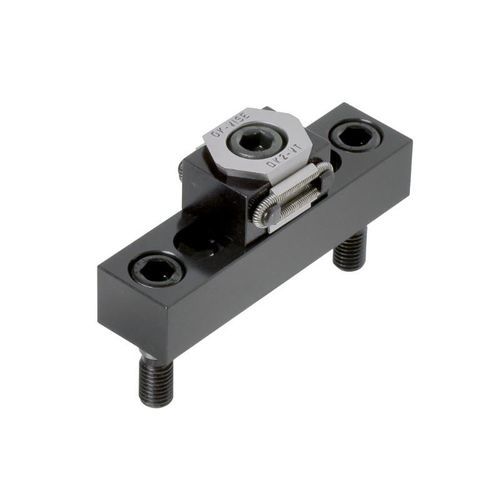

Visão geral do produto
Este módulo de fixação integra um trilho com ranhura em T longa e uma mordente para fornecer posicionamento e fixação bidirecional em mesas de fixação do tipo grelha. A ranhura em T permite que as dimensões da peça à esquerda e à direita da mordente sejam independentes da ação de fixação. Nota: a variante de trilho liso não possui serrilha.

Principais características

• Módulo de fixação para sistema de grelha bidirecional destinado a fixações industriais
• Trilho com ranhura em T longa combinado com mordente
• O projeto da ranhura garante que as dimensões esquerda/direita da peça não afetem a fixação
• Tipos de mordentes disponíveis: dentado (GCD-DR1), liso (GCD-DS1) e peça adicional (GCD-DT1)
• Faixa de trabalho A: 8–71 mm (GCD-DR1, GCD-DS1); 10–69 mm (GCD-DT1)
• Exemplos de dimensões B (Bmin / Bopt / Bmax): 42 / 45 / 49 mm (GCD-DR1, GCD-DS1); 46 / 49 / 53 mm (GCD-DT1)
• Peso aprox.: 760 g (GCD-DR1, GCD-DS1), 780 g (GCD-DT1)
• Arquivos STEP (3D) e desenhos em PDF disponíveis para variantes selecionadas

Especificações técnicas

• GCD-DR1 — Tipo de mordente: Dentado; A: 8–71 mm; Bmin/Bopt/Bmax: 42/45/49 mm; Peso: aprox. 760 g; STEP (3D): disponível
• GCD-DS1 — Tipo de mordente: Liso; A: 8–71 mm; Bmin/Bopt/Bmax: 42/45/49 mm; Peso: aprox. 760 g; STEP (3D): disponível
• GCD-DT1 — Tipo: Peça adicional; A: 10–69 mm; Bmin/Bopt/Bmax: 46/49/53 mm; Peso: aprox. 780 g; STEP (3D): não listado

Aplicações e compatibilidade
O módulo destina-se a mesas de fixação, dispositivos de usinagem CNC e sistemas de fixação modulares que exigem ajuste bidirecional e posicionamento repetível. Compatível com mesas de grelha e ranhura em T mediante fixação adequada.

Documentação e encomendas
Especifique a variante necessária (GCD-DR1, GCD-DS1 ou GCD-DT1) ao efetuar a encomenda. Ficheiros STEP 3D e desenhos PDF estão disponíveis para ajudar na integração; contacte o fornecedor para acesso e informações de encomenda.
