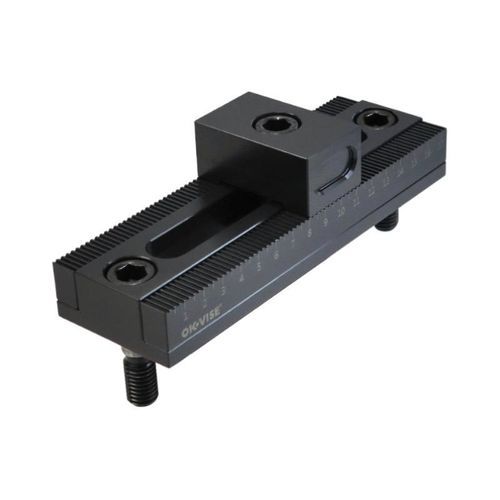

Amortecedor de impacto retangular GS-SA1

Descrição
Este módulo é concebido como um batente ajustável quando duas peças são fixadas usando uma única braçadeira posicionada no centro. Permite posicionamento variável em gabaritos modulares de grelha para acomodar diferentes comprimentos de peças. Por exemplo, num padrão de grelha 50×50 mm é necessária uma ajustabilidade mínima de 50 mm para fixar todas as dimensões das peças.

Detalhes (tabela)

• Tipos: GS-SA1, GS-SA2
• GS-SA1 — A: 15–75 mm; B: 100 mm; C: 125 mm; Peso aprox.: 1.410 g; STEP 3D e desenhos PDF disponíveis
• GS-SA2 — A: 15–125 mm; B: 150 mm; C: 175 mm; Peso aprox.: 1.740 g; STEP 3D e desenhos PDF disponíveis

Imagens incluídas na página do produto

• Imagem principal: GS-SA2_01.png (800×800)
• Outras imagens na página (ilustrativas): GS-SXY_D-1.webp, IMG_4681-scaled, GRID_2B-scaled

Características técnicas / especificações

• Família de produto: Módulo batente ajustável para OK-VISE® Grid System
• Finalidade: módulo batente ajustável adequado para fixar duas peças com uma única braçadeira central
• Observação de projeto: num padrão de grelha 50×50 mm é necessária uma ajustabilidade mínima de 50 mm para fixar todas as dimensões das peças
• Tipos disponíveis: GS-SA1 e GS-SA2
• GS-SA1 – Faixa A: 15–75 mm; B: 100 mm; C: 125 mm; Peso aprox.: 1.410 g; STEP 3D disponível
• GS-SA2 – Faixa A: 15–125 mm; B: 150 mm; C: 175 mm; Peso aprox.: 1.740 g; STEP 3D disponível
• Ficheiros CAD / STEP e desenhos PDF fornecidos (dados 3D disponíveis)
