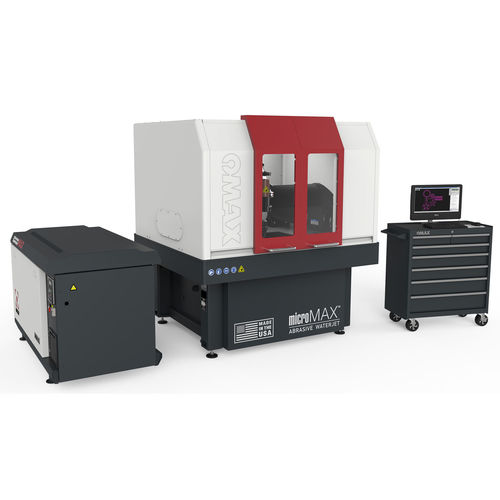

Máquina de corte com jato de água abrasivo MicroMAX

com jato de água microabrasivopara metaispara plásticos

Apresentação
O MicroMAX é um centro de usinagem por jato de água abrasivo de precisão. O sistema inclui bomba e software para uma solução de corte completa.

• Envoltório de corte: 2' 1" x 2' 1" (0,63 m x 0,63 m)
• Precisão posicional linear: ±0,0001" (±2,5 microns)

Características padrão

• Construção rígida que reduz vibração e aumenta a precisão
• Isolamento de vibração da mesa e dos pórticos
• Componentes com expansão térmica correspondente
• Gabinete completo com controlos ambientais para operação silenciosa, segura e limpa (abaixo de 80 dB)
• Controlo de pressão avançado para perfurar materiais delicados
• Bico padrão OMAX 7/15 Mini MAXJET 5 (orifício 0,007" e tubo de mistura 0,015") para maior precisão de corte
• Cabeça de corte TiltaJet que elimina taper
• Rapid Water Level Control para corte submerso mais limpo, mais seguro e mais silencioso (a maioria dos trabalhos abaixo de 80 dBA)

Vantagens OMAX

• Não gera zonas afetadas pelo calor nem tensões mecânicas
• Fabrica uma ampla gama de materiais e espessuras: metais, compósitos, vidro, plásticos
• Sem troca de ferramentas e com fixturing mínimo reduz o tempo de preparação

Serviço e Treinamento

• Treinamento gratuito e ilimitado durante a vida útil da máquina
• Atualizações de software ilimitadas durante a vida útil da máquina
• Garantia limitada de 2 anos / 4000 horas
• 3 dias de treinamento no local após a instalação

Informações da bomba
Potência do motor: 30 HP (22 kW)
MAX Jet Power: 25,5 HP (18,7 kW)
Pressão de saída: 60.000 psi
Orifício & Taxa de fluxo (máx recomendado): 0,012" / 0,67 gpm (0,30 mm / 2,54 lpm)
Dimensões (bomba): 44" x 62" x 44" (1 118 mm x 1 575 mm x 1 118 mm)

Dimensões & Especificações
Empreitada (com bomba & controlador): 10' 2" x 7' 2" (3,10 m x 2,18 m)
Altura (com tubagem): 7' 6" (2,29 m)
Peso operacional: 7.372 lb (3.344 kg)
Peso (tanque vazio): 3.700 lb (1.678 kg)
Curso X-Y: 2' 1" x 2' 1" (0,63 m x 0,63 m)
Curso Z (com eixo Z motorizado): 4,5" (114 mm)
Tamanho da mesa: 2' 11" x 3' 0" (0,89 m x 0,91 m)

Especificações do modelo

• Ripado de suporte de material: 4" x 1/8" aço galvanizado
• Carga máxima suportada: 400 lbs/sq ft (1 950 kg/m²)
• Requisitos elétricos: 3-Phase, 380-480 VAC ±10%, 50-60 Hz
• Velocidade: 100 in/min (2 540 mm/min)
• Precisão posicional linear*: ±0,0001" (±2,5 microns)
• Repetibilidade*: ±0,0001" (±2,5 microns)
• Circularidade Ballbar*: ±0,0005" (±13 microns)

Acessórios (exemplos)

• Acessórios do eixo Z: Laser Feature Finder, Precision Optical Locator, Vacuum Assist
• Melhorias do tanque: Bulk Abrasive Delivery System (vários tamanhos), Variable Speed Solid Removal System
• Equipamentos de tratamento de água: Chiller System, Laminar Filter, Reverse Osmosis System, Water Recycling System
• Opções multi-eixo: Rotary Axis para trajetórias de 6 eixos e formas 3D complexas

Notas
* Os acessórios podem reduzir o curso. As especificações de precisão são a 72° F (22° C).

Especificações técnicas

• Modelo: MicroMAX
• Marca: OMAX
• Tecnologia: jato de água abrasivo
• Envoltório de corte / percurso X-Y: 2' 1" x 2' 1" (0,63 m x 0,63 m)
• Curso do eixo Z (motorizado): 4,5" (114 mm)
• Tamanho da mesa: 2' 11" x 3' 0" (0,89 m x 0,91 m)
• Peso operacional: 7.372 lb (3.344 kg)
• Alimentação elétrica: 3-Phase, 380-480 VAC ±10%, 50-60 Hz
• BombA exemplo: EnduroMAX 30HP — pressão 60.000 psi, orifício recomendado 0,012" / 0,67 gpm
