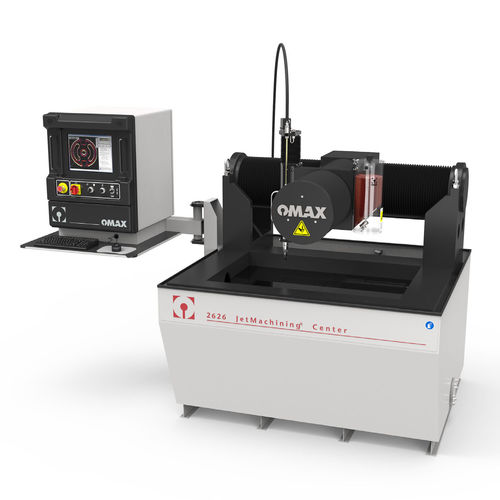

Máquina de corte e gravação a jato de água OMAX 2626

com jato de água abrasivopara vidropara compósitos

Visão geral
A OMAX 2626 é uma máquina de corte por jato de água abrasivo destinada à produção de peças de precisão em oficinas com espaço limitado. Oferece uma área de corte de 0,66 m × 0,66 m (2 ft 2 in × 2 ft 2 in), alta precisão posicional e eixo Z motorizado para processamento consistente em diferentes espessuras.

Principais características

• Área de corte: 0,66 m × 0,66 m (2 ft 2 in × 2 ft 2 in)
• Precisão posicional linear: ±0,025 mm (±0,001 in)
• Curso do eixo Z motorizado: 203 mm (8 in) com controlo programável
• Bocal de precisão OMAX MAXJET 5i incluído

Equipamento padrão

• Software IntelliMAX Premium incluído para nesting e controlo de movimento
• Guias lineares pré-cargas e fusos de esferas de precisão
• Rapid Water Level Control para corte submerso (tipicamente < 80 dBA)
• Canalização whip padrão e lâminas de suporte de material

Aplicações e benefícios

• Corte de precisão em metais, compósitos, vidro e plásticos sem zonas afetadas pelo calor
• Sem trocas de ferramenta — reduz tempos de configuração e necessidade de fixação
• Adequada para prototipagem, produções de pequeno/médio porte e trabalhos de oficina de precisão

Serviço & formação

• Formação básica ilimitada e atualizações de software durante a vida útil da máquina
• Garantia limitada de 2 anos / 4.000 horas
• 3 dias de formação no local incluídos na instalação

Dimensões & especificações da máquina
Área (com bomba): 2,97 m × 2,08 m (9 ft 9 in × 6 ft 10 in)
Altura (com whip): 2,44 m (8 ft)
Peso operacional: 3.353 kg (7.393 lb)
Peso do tanque vazio: 1.742 kg (3.800 lb)
Tamanho da mesa: 1,17 m × 0,79 m (3 ft 10 in × 2 ft 7 in)
Curso X-Y: 0,66 m × 0,66 m (2 ft 2 in × 2 ft 2 in)
Curso Z (motorizado): 203 mm (8 in)
Carga máxima suportada: 1.950 kg/m² (400 lb/ft²)
Velocidade rápida máx.: 4,57 m/min (180 in/min)
Elétrica: 3~ 380–480 VAC ±10%, 50–60 Hz

Informações da bomba
Famílias de bombas disponíveis fornecem até 60.000 psi. Intervalo de manutenção típico: 1.000 horas. VFD reduz consumo na partida e maximiza flexibilidade operacional. Exemplos de emparelhamento motor/pump abaixo.

Configurações de bomba (exemplos)

• EnduroMAX 100 HP — Motor: 75 kW; MAX Jet Power: 85 HP (63 kW); ex. orifício/fluxo: 0,56 mm / 8,52 lpm
• EnduroMAX 50 HP — Motor: 37 kW; MAX Jet Power: 42,5 HP (31,5 kW); ex. orifício/fluxo: 0,41 mm / 4,54 lpm
• EnduroMAX 30 HP — Motor: 22 kW; MAX Jet Power: 25,5 HP (18,7 kW); ex. orifício/fluxo: 0,30 mm / 2,54 lpm
• DynaMAX 330 — Motor: 22 kW; MAX Jet Power: 20,6 HP (15,1 kW); ex. orifício/fluxo: 0,35 mm / 3,8 lpm

Acessórios (seleção)

• Collision Sensing Terrain Follower, Laser Feature Finder, OMAX Drill Head
• Bulk Abrasive Delivery, Variable Speed Solid Removal, Vacuum Assist
• Chiller, Laminar Filter, Reverse Osmosis e sistemas de reciclagem de água
• Eixo rotativo e TiltaJET para operações multieixo ou corte com quase zero de conicidade

Notas & especificações
* Os acessórios podem reduzir o curso disponível. Especificações de precisão a 22 °C (72 °F). Incluído: sistema waterjet, bomba (configuração selecionada) e software IntelliMAX Premium. Para pegada e configuração detalhada, consulte a documentação OMAX.
