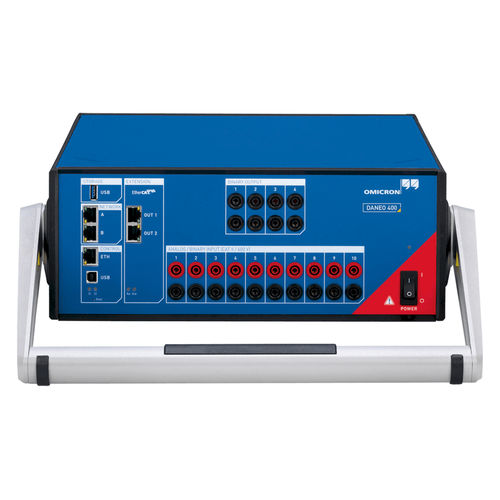

Analisador de sinal DANEO 400

para rede elétricade rede elétrica CCde rede de comunicação

Analisador de sinais híbrido para sistemas de automatização de centrais eléctricas O DANEO 400 é um sistema de medição híbrido que regista e analisa todos os sinais convencionais (tensões, correntes, sinais de estado binários com fios) e mensagens na rede de comunicação de uma subestação. Mede os sinais de ambos os mundos e pode fornecer informações para avaliar a sua coordenação correcta. O dispositivo mantém-se a par do que se passa na subestação, obtendo informações sobre o estado operacional e a comunicação. Um sistema de medição com várias unidades DANEO 400 obtém uma visão alinhada no tempo dos sinais que cobrem todo o âmbito de um sistema distribuído de protecção e automação. Todas as unidades de aquisição são sincronizadas com precisão. As unidades DANEO 400 são configuradas e controladas pelo software DANEO Control para PC. Um conjunto selecionado de recursos também está disponível através da interface web integrada do DANEO 400. Características principais - Medição híbrida de sinais analógicos/binários e tráfego de rede - Registo distribuído com vários dispositivos sincronizados no tempo - Verificação da comunicação IEC 61850 com base na informação SCL - Observação em directo dos valores de medição e das mensagens IEC 61850 - Análise sofisticada e alinhada no tempo de sinais e tráfego - Medição de atrasos de propagação (por exemplo, para GOOSE e SV) - Funcionamento sem supervisão em instalações semi-permanentes ou permanentes - Visão geral das fontes de tempo IEEE 1588 - Supervisão do sistema e notificação em caso de eventos - Documentação dos resultados
