Software de visualização SVScout

de mediçãode testede cálculo

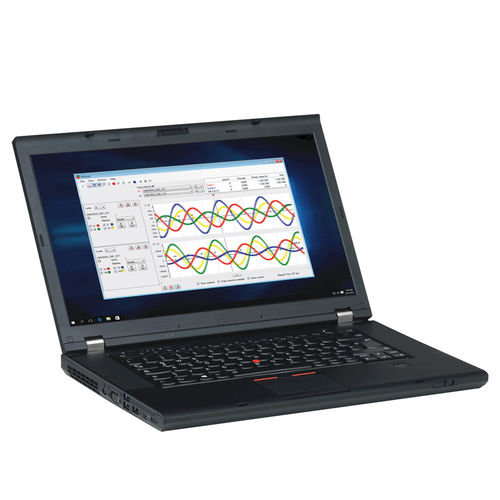

Ferramenta de software para visualização de valores de amostragem IEC 61850 O SVScout é uma ferramenta de medição e teste para engenheiros de protecção e programadores de IED que trabalham com valores amostrados IEC 61850. O SVScout subscreve os fluxos de valores amostrados de uma ou várias unidades de fusão e apresenta as formas de onda das tensões e correntes primárias numa vista de osciloscópio. O SVScout suporta Sampled Values de acordo com a directriz de implementação do UCA International Users Group com 80 ou 256 amostras por ciclo, bem como DataSets recomendados na IEC 61869-9. A funcionalidade do SVScout abrange muitas tarefas diferentes, desde a simples visualização de fluxos de valores amostrados até à investigação detalhada do desempenho de uma unidade de fusão. Por exemplo, o software pode ser utilizado para a colocação em funcionamento ou para o teste e desenvolvimento de unidades de fusão. Características principais - Investigação simultânea de múltiplos fluxos de valores amostrados IEC 61850 - Suporte de 9-2LE estabelecido com 80 e 256 amostras por ciclo - Cálculo de valores RMS e ângulos de fase (fasores) - Visualização do diagrama de fasores - Registo de valores de amostragem no formato COMTRADE - Reprodução a partir da captação - Relatórios imprimíveis que resumem as informações essenciais de uma medição - Informações detalhadas sobre um fluxo de valores amostrados seleccionado (cruzamentos de zero, valores individuais, etc.) Aplicações - Desenvolvimento de unidades de fusão - Avaliação de unidades de fusão - Comissionamento de sistemas
