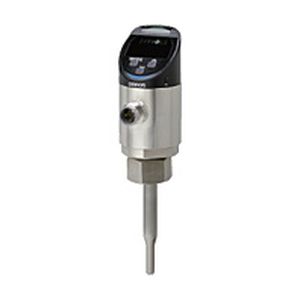

Sensor de fluxo térmico E8FC series
volumétricopara líquidospara sistema de refrigeração

Sensor de fluxo térmico - E8FC series - OMRON - volumétrico / para líquidos / para sistema de refrigeração
Sensor de fluxo térmico - E8FC series - OMRON - volumétrico / para líquidos / para sistema de refrigeração
Sensor de fluxo térmico - E8FC series - OMRON - volumétrico / para líquidos / para sistema de refrigeração - imagem - 2
Sensor de fluxo térmico - E8FC series - OMRON - volumétrico / para líquidos / para sistema de refrigeração - imagem - 3
Guardar nos favoritos
Comparar

Características

Tecnologia
térmico
Tipo
volumétrico
Aplicações
para líquidos, para monitoramento de processos, para sistema de refrigeração
Outras características
compacto, com saída analógica, com saída digital, inteligente, com medição de temperatura, IO-Link

Descrição

Visão geral
  • Sensores de fluxo IoT que detectam sinais precoces de anomalias em água de resfriamento, fluidos solúveis em água e óleos não solúveis, através da medição simultânea de fluxo e temperatura no mesmo ponto.


Conceito principal
  • Monitorar a combinação fluxo + temperatura num único ponto para detectar a degradação do desempenho de resfriamento antes de aparecerem defeitos ou paradas inesperadas.
  • Display multi-sensing indica causas prováveis combinando Fluxo+Temperatura e Pressão+Temperatura.


Aplicações — Máquina de soldagem
Problemas
  • O aumento da temperatura da água de resfriamento reduz a refrigeração das pontas de soldagem ou transformadores, causando superaquecimento, deformação, defeitos de soldagem e paradas repentinas.
  • Monitorar apenas o fluxo não detecta o aumento de temperatura.


Solução
  • A medição simultânea de fluxo e temperatura permite detectar sinais antes da deformação das pontas de soldagem ou paradas repentinas.


Aplicações — Máquina de moldagem
Problemas
  • Mesmo com volume de fluxo adequado, o aumento da temperatura da água reduz o desempenho de resfriamento, causando deformações, vazios ou outros defeitos de moldagem.
  • O monitoramento só do fluxo não detecta o aumento de temperatura.


Solução
  • Medir fluxo e temperatura na mesma posição, quantificar faixas ótimas e detectar a degradação do resfriamento sem depender da experiência do operador.
  • Vários sensores com LEDs permitem identificar rapidamente qual tubulação e que tipo de anomalia ocorreu.


Aplicações — Forno de cementação
Problemas
  • Requisitos mais rigorosos de resistência das peças exigem desempenho de resfriamento estável; tanto fluxo quanto temperatura devem ser mantidos constantes.
  • Instalar termômetros separados aumenta os custos de tubulação.


Solução
  • O monitoramento simultâneo da temperatura e do fluxo da água de resfriamento mantém o desempenho ideal, assegurando acabamento consistente e maior resistência das peças.


Principais características
  • Tecnologia multi-sensing: algoritmo térmico de medição de fluxo; a velocidade é calculada medindo a velocidade de resfriamento de um elemento aquecido (Ta); o fluxo é derivado do diâmetro do tubo.
  • Medida de temperatura: elemento Tb mede diretamente a temperatura do fluido.
  • Display multi-sensing (patente pendente): avalia valores combinados; cores configuráveis em 3 padrões (+ desligado).
  • Exibição de valor relativo: mostra a taxa de variação em porcentagem em relação ao fluxo ajustado (Smart Tuning para ambientes e líquidos variáveis).
  • Exibição por unidade: conversão para unidades físicas.
  • Função de scaling: ajuste dos valores detectados para fluxos de referência.
  • LED de alta luminosidade para visibilidade em locais escuros e atrás de equipamentos.
  • Ajuste de ângulo até 330° e exibição reversa de 180° para montagem e visualização flexíveis.
  • Peak/Bottom Hold: captura valores no momento de um erro para análise remota.
  • Seleção NPN/PNP: polaridade de saída comutável para reduzir estoque de manutenção.
  • Saída analógica de dois canais: saídas simultâneas de fluxo/pressão e temperatura para sistemas com apenas entradas analógicas.
  • Saídas de autodiagnóstico: o sensor detecta e notifica erros de ligação ou avarias.
  • Configuração em lote via IO-Link: realizar configurações em lote a partir de um host para manter ajustes consistentes na manutenção.
  • Suporte à visualização: coleta de dados e monitoramento remoto com o software F-Scape sem necessidade de integração complexa.
  • Design compacto para montagem em espaços estreitos; linha expandida de cabos e adaptadores disponível (vendida separadamente).
  • Estrutura removível para fácil limpeza e inspeções periódicas.
  • Componentes em contato com o líquido duráveis, concebidos para longa vida útil em ambientes líquidos.


Características / especificações técnicas
  • Família / série: E8FC
  • Tipo de produto: Sensor de fluxo IoT (medição simultânea de fluxo e temperatura)
  • Método de medição: algoritmo térmico de fluxo (velocidade via resfriamento do elemento Ta; fluxo derivado do diâmetro do tubo)
  • Elemento de temperatura: Tb (medição direta da temperatura do fluido)
  • Saídas: comunicação IO-Link, saídas analógicas de dois canais (fluxo/pressão e temperatura), saída digital selecionável NPN/PNP
  • Display: LED multi-sensing com 3 padrões de cor (+ desligado), exibição de valor relativo (%), conversão de unidades
  • Funções: Smart Tuning, Scaling (ajuste ao fluxo de referência), Peak/Bottom Hold, saídas de autodiagnóstico, configuração em lote via IO-Link
  • Montagem: ajuste de ângulo até 330°, exibição reversa 180°, compacto para espaços estreitos
  • Manutenção: estrutura removível e fácil de limpar
  • Acessórios: linha expandida de cabos e adaptadores disponível (vendida separadamente); recomenda-se restritor em caso de pulsação/vibração
  • Compatibilidade de visualização: software F-Scape
  • Última atualização do conteúdo fonte: 1 de agosto de 2022
