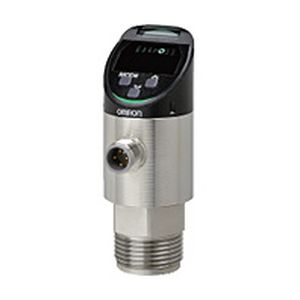

Sensor de pressão relativa E8PC series

piezoelétricostrain gauge4–20 mA

Visão geral
O OMRON E8PC é um sensor compacto de multi-sensing que mede simultaneamente pressão e temperatura na mesma posição e comunica via IO-Link. Projetado para monitoramento em linha de sistemas hidráulicos e dispensadores de selante, detecta sinais iniciais de anomalias e ajuda a estabilizar o processo.

Prensa — Problemas

• A elevação da temperatura do óleo hidráulico reduz sua viscosidade.
• A redução da pressão hidráulica causa qualidade inconsistente na prensa.
• O monitoramento apenas da pressão não detecta variações de viscosidade induzidas pela temperatura.

Prensa — Solução OMRON

• Combine medições de pressão e temperatura para detectar sinais iniciais de perda de pressão e mudança de viscosidade.
• Quantifique intervalos ótimos de temperatura e pressão no mesmo ponto de medição sem depender apenas da experiência dos operadores.
• Envie dados de condição ao PLC via IO-Link para alarmes e ações corretivas automáticas.

Centro de usinagem — Problemas

• A temperatura do óleo hidráulico aumenta com trocas de ferramenta repetidas.
• O desgaste das vedações causa vazamentos de óleo hidráulico.
• A queda de pressão reduz a qualidade de usinagem.
• Sistemas hidráulicos divididos em seções tornam demorada a localização de vedações degradadas.

Centro de usinagem — Solução OMRON

• Use o aumento de temperatura como indicador de vazamentos potenciais e desgaste de vedações.
• Monitore tendências de temperatura para correlacionar o comportamento térmico com a degradação das vedações.
• Instale vários sensores em diferentes tubulações; o display LED e os dados via IO-Link permitem identificar rapidamente a linha afetada.

Dispensador de selante — Problemas

• O volume dispensado varia na mesma pressão porque a viscosidade do selante muda com a temperatura.
• É necessário controlar tanto pressão quanto temperatura para dispensar volumes consistentes.
• O espaço pode ser insuficiente para instalar dois sensores separados.

Dispensador de selante — Solução OMRON

• A medição simultânea de pressão e temperatura permite detectar condições que causam variação na dosagem.
• Quantifique intervalos ótimos de pressão e temperatura de dosagem sem depender da habilidade do operador.
• Um único sensor multi-sensing economiza espaço de instalação em comparação com dois sensores separados.

Principais características

• Multi-sensing: medição simultânea de pressão e temperatura na mesma posição.
• Detecção de pressão: elemento piezoelétrico com superfície de cerâmica dura; detecção via mudança de resistência da extensométrica.
• Detecção de temperatura: elemento montado atrás do elemento piezoelétrico para medição co-localizada.
• Display multi-sensing (patente pendente): visualiza causas de anomalias monitorando Flow+Temperature e Pressure+Temperature; saída para PLC via IO-Link.
• Visualização por unidade e função de scaling: converte unidades e ajusta valores detectados às referências da aplicação.
• Display LED de alta luminosidade com padrões de cor configuráveis (3 padrões + desligado).
• Ajuste de ângulo até 330° e inversão de exibição em 180° para montagem flexível.
• Funções Peak/Bottom Hold, seleção NPN/PNP e saídas analógicas de corrente de dois canais.
• Auto-diagnóstico e configuração em lote a partir do host via IO-Link para facilitar a manutenção.
• Compatível com o software de visualização F-Scape para monitoramento remoto sem programação complexa.
• Design compacto, fácil de limpar e materiais resistentes em contato com líquidos; opções de cabos e adaptadores disponíveis (vendidos separadamente).

Especificações

• Nome do modelo: E8PC.
• Princípio de detecção (pressão): elemento piezoelétrico com superfície de detecção em cerâmica dura.
• Detecção de temperatura: elemento montado atrás do elemento piezoelétrico para medição simultânea na mesma posição.
• Saídas: comunicação IO-Link suportada; saídas analógicas de corrente de dois canais para saídas simultâneas de grandezas físicas.
• Display LED: alta luminosidade com padrões de cor configuráveis (3 cores + desligado).
• Seleção de polaridade: NPN/PNP selecionável por botão.
• Orientação de exibição: ajuste de ângulo 330°; exibição reversa 180°.
• Funções: scaling (ajuste de referência), Peak/Bottom Hold, auto-diagnóstico, configuração em lote a partir do host via IO-Link.
• Acessórios recomendados: adaptadores dedicados (vendidos separadamente); throttle recomendado em caso de pulsações/vibrações.
• Design: compacto, fácil de limpar, peças em contato com líquidos duráveis.
• Estado da patente: display multi-sensing com patente pendente (pedido no Japão em julho de 2022).
