Módulo de entrada analógico GRV-ITMI-8
de 8 canaiscom 8 entradas analógicasEPIC

Módulo de entrada analógico - GRV-ITMI-8 - Opto 22 - de 8 canais / com 8 entradas analógicas / EPIC

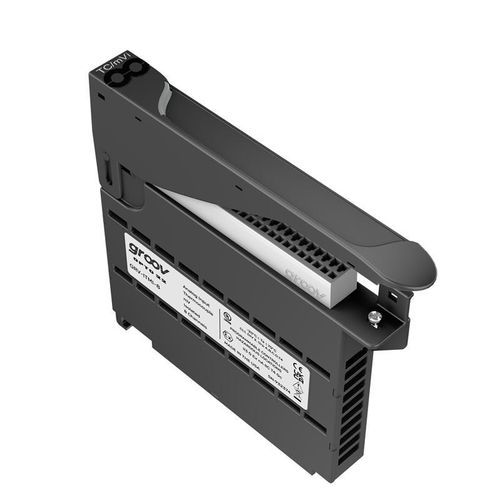

Módulo de entrada analógico - GRV-ITMI-8 - Opto 22 - de 8 canais / com 8 entradas analógicas / EPIC
Módulo de entrada analógico - GRV-ITMI-8 - Opto 22 - de 8 canais / com 8 entradas analógicas / EPIC - imagem - 2
Módulo de entrada analógico - GRV-ITMI-8 - Opto 22 - de 8 canais / com 8 entradas analógicas / EPIC - imagem - 3
Módulo de entrada analógico - GRV-ITMI-8 - Opto 22 - de 8 canais / com 8 entradas analógicas / EPIC - imagem - 4
Módulo de entrada analógico - GRV-ITMI-8 - Opto 22 - de 8 canais / com 8 entradas analógicas / EPIC - imagem - 5
Módulo de entrada analógico - GRV-ITMI-8 - Opto 22 - de 8 canais / com 8 entradas analógicas / EPIC - imagem - 6
Guardar nos favoritos
Comparar

Características

Tipo de sinal
analógico
Número de entradas/saídas
de 8 canais, com 8 entradas analógicas
Formato
EPIC
Aplicações
de tensão, para termopar, para medição da temperatura
Outras características
configurável

Descrição

Visão geral

  • O GRV-ITMI-8 é um módulo de entrada analógica para o sistema groov EPIC que aceita sinais de termopar ou milivolt (mV) e fornece isolamento canal a canal para medições de alta precisão em aplicações industriais de controlo e monitorização.


Principais características

  • 8 canais de entrada independentes, configuráveis individualmente para termopares (ITS90: B, E, J, K, N, R, S, T) ou intervalos mV selecionáveis.
  • Isolamento canal a canal (os canais não partilham ligações comuns), permitindo uso com sensores aterrados e reduzindo interferências.
  • Intervalos mV selecionáveis: ±1200 mV, ±600 mV, ±300 mV, ±150 mV, ±75 mV, ±50 mV, ±25 mV.
  • LED de estado e pad sensível ao toque que apresenta informações do módulo e diagrama de fiação no processador groov EPIC.
  • Aprovações: UL/cUL, ATEX, Baixa Tensão, EMC CE e UKCA; testado de fábrica e com garantia vitalícia para a maioria dos módulos.


Especificações técnicas

  • Número de canais: 8
  • Tipos de entrada: Termopar (B, E, J, K, N, R, S, T) ou milivolt (mV)
  • Intervalos de entrada mV: ±1200.0 mV, ±600.0 mV, ±300.0 mV, ±150.0 mV, ±75.0 mV, ±50.0 mV, ±25.0 mV
  • Limites de sobrefaixa (±10%): ±1320.0 mV, ±660.0 mV, ±330.0 mV, ±165.0 mV, ±82.5 mV, ±55.0 mV, ±27.5 mV
  • Resolução: intervalo mV / 1.048.576 (20 bits)
  • Precisão (intervalos mV): 0,1% do intervalo (ex.: ±1200 µV, ±600 µV, ±300 µV, ±150 µV, ±75 µV, ±50 µV)
  • Precisões de termopar (padrão / calibrado pelo usuário / resolução): B: 5,0 °C / 3,0 °C @250 °C / 0,05 °C; E: 2,0 °C / 0,5 °C @0 °C / 0,05 °C; J: 2,0 °C / 0,5 °C @0 °C / 0,05 °C; K: 2,0 °C / 0,5 °C @0 °C / 0,05 °C; N: 3,0 °C / 0,8 °C @0 °C / 0,05 °C; R: 5,0 °C / 2,5 °C @250 °C / 0,05 °C; S: 5,0 °C / 3,0 °C @250 °C / 0,05 °C; T: 3,0 °C / 0,5 °C @0 °C / 0,05 °C
  • Compensação de junta fria: Automática
  • Filtragem analógica de hardware: -3 dB @ 14 Hz; -25 dB @ 60 Hz
  • Filtragem de software: Média móvel simples (SMA) e média ponderada; janela SMA configurável (1–32 leituras ou definições avançadas)
  • Tempo de atualização de dados: intervalos mV = 100 ms; intervalos T/C = 200 ms
  • Tempo de resposta a degrau: 16,5 ms × valor SMA (ex.: 0,53 s @ 32 SMA; SMA por defeito = 8)
  • Supressão de modo comum: > -120 dB
  • Resistência de entrada: 100 MΩ
  • Indicações de qualidade: fora de intervalo, termopar aberto
  • Isolamento (campo-para-lógica): 300 V em serviço, 1500 V transitório (1 minuto)
  • Isolamento (canal-a-canal): 300 V em serviço, 1500 V transitório (1 minuto)
  • Consumo do chassis: 1,4 W
  • Temperatura de funcionamento: -20 °C a +70 °C; Armazenamento: -40 °C a +85 °C; Humidade relativa (sem condensação): 5–95%
  • Tamanho de fio: 28–14 AWG; Comprimento de decapagem: 8–9 mm; Torque do parafuso do conector: 2,5 in-lb (0,28 N·m); Torque do parafuso de fixação: 3,5 in-lb (0,4 N·m)
  • MTBF (25 °C): 1,2 Mhrs


Conformidade e compatibilidade

  • Firmware mínimo groov EPIC: 1.0.0
  • Versão mínima PAC Project: 10.0000
  • Pacote de biblioteca CODESYS mínimo: 1.0.0.0
  • Aprovações: UL/cUL (Class 1, Div 2), CE (ATEX Categoria 3, Zona 2), RoHS, DFARS, CB Scheme, UKCA
  • Garantia: Vitalícia para a maioria dos módulos; testado em fábrica antes do envio
