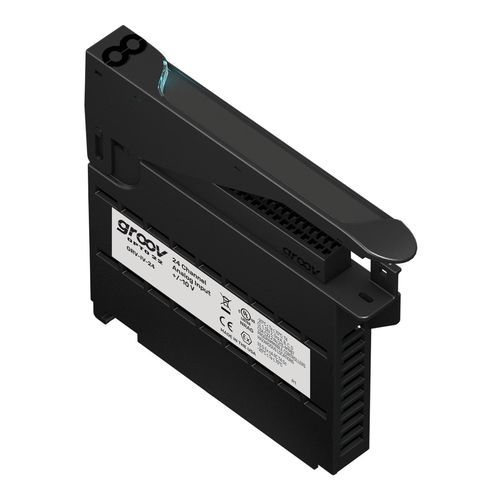

Módulo de entrada analógico GRV-IV-24

com 24 E/Sconversor de sinal analógicode tensão

Visão geral

O GRV-IV-24 é um módulo de entrada de tensão analógica para o sistema groov EPIC® que fornece medições de alta resolução em várias faixas de tensão selecionáveis. Instala-se em um chassi groov EPIC e destina-se a aplicações industriais de monitoramento e controle que exigem múltiplos canais e faixas de entrada flexíveis.

Faixas de entrada configuráveis

• ±160,0 V CC
• ±80,0 V CC
• ±40,0 V CC
• ±20,0 V CC
• ±10,0 V CC
• ±5,0 V CC
• ±2,5 V CC
• ±1,25 V CC

Principais características e elementos funcionais

• Projetado para o sistema groov EPIC®: monta-se em um chassi groov EPIC ao lado de um processador GRV-EPIC-PR1 e outros módulos de E/S.
• 24 canais de entrada; cada canal pode ser configurado para qualquer uma das oito faixas acima. Todos os canais compartilham um terminal de referência comum.
• A tampa do módulo inclui um indicador LED e uma área sensível ao toque; ao tocá-la, o processador groov EPIC exibe informações do módulo, especificações e diagrama de fiação.
• Alta resolução: faixa de 20 bits (1.048.576 contagens) com precisão de ±0,1% da escala completa.
• Filtragem de dados analógica e por software: filtragem em hardware e opções de software Simple Moving Average (SMA) e Weighted Average; SMA configurável quando suportado.
• Testado em fábrica e fornecido com garantia vitalícia.
• Conformidade regulatória e de segurança: listado UL/cUL; conforme ATEX, Diretiva de Baixa Tensão, EMC CE, RoHS e UKCA.
• Adequado para OEMs, fabricantes de máquinas, controle de processo, monitoramento de energia, manutenção preditiva, instalações remotas (água/esgoto, petróleo e gás), SCADA e aplicações IIoT.

Especificações técnicas

• Modelo (comercial): GRV-IV-24
• Fabricante / Marca: Opto 22
• Número de canais: 24
• Resolução: Faixa / 1.048.576 (20 bits)
• Precisão: ±0,1% da escala completa
• Impedância de entrada (nominal): 9,7 MΩ
• Filtro de entrada (analógico): -3 dB a 46 Hz
• Filtragem analógica (hardware): -3 dB @ 2,4 Hz; -25 dB @ 60 Hz
• Filtragem por software: Simple Moving Average (SMA) e Weighted Average (SMA: 1 a 32 leituras ou até 4096 onde suportado)
• Tempo de atualização de dados: 450 ms
• Tempo de resposta a degrau de entrada: 450 ms × valor SMA (ex.: 14,4 s com SMA = 32; SMA padrão = 4)
• Rejeição modo comum: > -120 dB
• Entrada máxima suportável: 300 V
• Tensão máxima de modo comum de operação: 250 V
• Isolamento (campo-para-lógica): 300 V em serviço, 1500 V transitório (1 minuto)
• Isolamento (canal-para-canal): 300 V entre o grupo de canais 0–11 e o grupo 12–23 (sem isolamento por canal)
• Consumo do chassi: 1,0 W
• Tamanho do fio: AWG 28–14
• Comprimento de desencapamento: 0,315–0,354 in (8–9 mm)
• Torque, parafuso do conector: 2,5 in-lb (0,28 N·m)
• Torque, parafuso de fixação: 3,5 in-lb (0,4 N·m)
• Temperatura de funcionamento: -20 °C a +70 °C
• Temperatura de armazenamento: -40 °C a +85 °C
• Humidade relativa (sem condensação): 5–95%
• MTBF (mínimo, 25 °C): 1,2 Mhrs
• Versão mínima de firmware groov EPIC requerida: 1.0.0
• Versão mínima do PAC Project: 10.0000
• Versão mínima do pacote de biblioteca para CODESYS: 1.0.0.0
• Aprovações: UL/cUL (Class 1, Div 2); CE: ATEX (Category 3, Zone 2) e RoHS; DFARS; CB Scheme; UKCA
• Garantia: vitalícia
