Prensa-cabo em latão UAG
em latão niqueladode alumínioem aço inoxidável

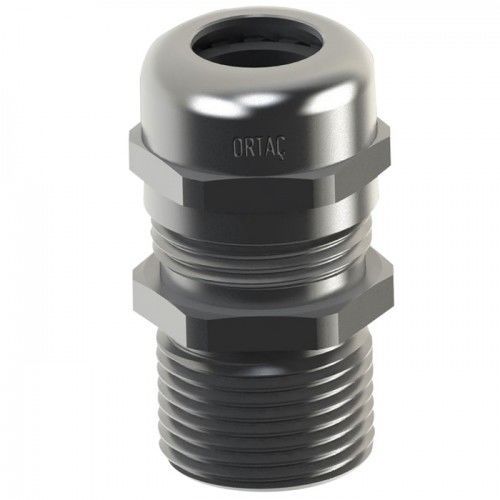

Prensa-cabo em latão - UAG - ORTAC - em latão niquelado / de alumínio / em aço inoxidável
Prensa-cabo em latão - UAG - ORTAC - em latão niquelado / de alumínio / em aço inoxidável
Prensa-cabo em latão - UAG - ORTAC - em latão niquelado / de alumínio / em aço inoxidável - imagem - 2
Guardar nos favoritos
Comparar
Mais informações no site da ORTAC

Características

Material
em latão niquelado, em latão, em aço inoxidável, de alumínio
Nível de proteção
à prova de explosão, à prova de água, IP68, para áreas perigosas
Outras características
métrico, para cabo não armado, de rosquear
Diâmetro do cabo

MÍN: 3 mm
(0,12 in)

MÁX: 70 mm
(2,76 in)

Diâmetro da rosca

MÍN: 12 mm
(0,47 in)

MÁX: 90 mm
(3,54 in)

Faixa de aperto

MÍN: 3 mm
(0,1 in)

MÁX: 70 mm
(2,8 in)

Temperatura de serviço

MÍN: -60 °C
(-76 °F)

MÁX: 180 °C
(356 °F)

Descrição

Produto
Prensa-cabos Ex Merapi Series para cabos não blindados UAG. Disponíveis de M12 a M90, proteção IP68, indicados para áreas perigosas.

Especificações principais
  • Tipo: UAG (não blindado) prensa-cabo de compressão simples
  • Código de proteção: II 2G Ex d IIC Gb / II 2G Ex e II Gb / I M2 Ex d I Mb / I M2 Ex e I Mb / Ex tb IIIC Db
  • Certificado ATEX: IEP 14 ATEX 0217U (série UAG)
  • Materiais: Latão MS58 (opcionalmente niquelado), Aço inox AISI 303 / AISI 316L, Alumínio
  • Normas: EN 60079-0:2012, EN 60079-7:2007, EN 60079-1:2007, EN 60079-31:2009
  • Grau de proteção: IP68
  • Juntas e temperaturas: NBR (-30 °C a +120 °C), Neoprene (-40 °C a +100 °C), Silicone (-60 °C a +180 °C), TPE/V (-30 °C a +100 °C)
  • Área de aplicação: Zona 1, Zona 2, Zona 21, Zona 22; grupos de gás IIA, IIB, IIC
  • Tipo de cabo: Não blindado


Dados técnicos (tamanhos & códigos)
Série Exd:
  • M12 | Código UAGXX/12/X | Rosca M12x1.5 | AG 3/8 in | GL min.: 15 mm | Faixa de aperto: 3–6,5 mm | Chave B: 14 | C: 14
  • M16 | Código UAGXX/16/X | Rosca M16x1.5 | AG 3/8 in | GL min.: 15 mm | Faixa de aperto: 4–8 mm | Chave B: 18 | C: 17
  • M20 | Código UAGXX/20/X | Rosca M20x1.5 | AG 1/2 in | GL min.: 15 mm | Faixa de aperto: 6–12 mm | Chave B: 22 | C: 22
  • M25s | Código UAGXX/25s/X | Rosca M25x1.5 | AG 3/4 in | GL min.: 15 mm | Faixa de aperto: 10–14 mm | Chave B: 27 | C: 24
  • M25 | Código UAGXX/25/X | Rosca M25x1.5 | AG 3/4 in | GL min.: 15 mm | Faixa de aperto: 13–18 mm | Chave B: 30 | C: 30
  • M32 | Código UAGXX/32/X | Rosca M32x1.5 | AG 1 in | GL min.: 15 mm | Faixa de aperto: 13–18 mm | Chave B: 34 | C: 30
  • M40 | Código UAGXX/40/X | Rosca M40x1.5 | AG 1 1/4 in | GL min.: 15 mm | Faixa de aperto: 18–25 mm | Chave B: 43 | C: 40
  • M50 | Código UAGXX/50/X | Rosca M50x1.5 | AG 1 1/2 in | GL min.: 15 mm | Faixa de aperto: 22–32 mm | Chave B: 55 | C: 50
  • M63s | Código UAGXX/63s/X | Rosca M63x1.5 | AG 2 in | GL min.: 15 mm | Faixa de aperto: 33–44 mm | Chave B: 68 | C: 64
  • M63 | Código UAGXX/63/X | Rosca M63x1.5 | AG 2 in | GL min.: 15 mm | Faixa de aperto: 45–50 mm | Chave B: 70 | C: 75
  • M75s | Código UAGXX/75s/X | Rosca M75x1.5 | AG 2 1/2 in | GL min.: 20 mm | Faixa de aperto: 45–55 mm | Chave B: 85 | C: 75
  • M75 | Código UAGXX/75/X | Rosca M75x1.5 | AG 2 1/2 in | GL min.: 20 mm | Faixa de aperto: 50–63 mm | Chave B: 90 | C: 90
  • M80 | Código UAGXX/80/X | Rosca M80x2.0 | AG 3 in | GL min.: 20 mm | Faixa de aperto: 50–63 mm | Chave B: 90 | C: 90
  • M90 | Código UAGXX/90/X | Rosca M90x2.0 | AG 3 in | GL min.: 20 mm | Faixa de aperto: 60–70 mm | Chave B: 100 | C: 100

Série Exe (linhas selecionadas):
  • M12 | Código EUAGXX/12/X | Rosca M12x1.5 | AG 3/8 in | GL min.: 6 mm | Faixa de aperto: 3–6,5 mm | Chave B: 14 | C: 14
  • M16 | Código EUAGXX/16/X | Rosca M16x1.5 | AG 3/8 in | GL min.: 7 mm | Faixa de aperto: 4–8 mm | Chave B: 18 | C: 17
  • M20 | Código EUAGXX/20/X | Rosca M20x1.5 | AG 1/2 in | GL min.: 8 mm | Faixa de aperto: 6–12 mm | Chave B: 22 | C: 22
  • M25s | Código EUAGXX/25s/X | Rosca M25x1.5 | AG 3/4 in | GL min.: 8 mm | Faixa de aperto: 10–14 mm | Chave B: 27 | C: 24
  • M25 | Código EUAGXX/25/X | Rosca M25x1.5 | AG 3/4 in | GL min.: 8 mm | Faixa de aperto: 13–18 mm | Chave B: 30 | C: 30
  • M32 | Código EUAGXX/32/X | Rosca M32x1.5 | AG 1 in | GL min.: 9 mm | Faixa de aperto: 13–18 mm | Chave B: 34 | C: 30
  • M40 | Código EUAGXX/40/X | Rosca M40x1.5 | AG 1 1/4 in | GL min.: 9 mm | Faixa de aperto: 18–25 mm | Chave B: 43 | C: 40
  • M50 | Código EUAGXX/50/X | Rosca M50x1.5 | AG 1 1/2 in | GL min.: 9 mm | Faixa de aperto: 22–32 mm | Chave B: 55 | C: 50
  • M63s | Código EUAGXX/63s/X | Rosca M63x1.5 | AG 2 in | GL min.: 14 mm | Faixa de aperto: 33–44 mm | Chave B: 68 | C: 64
  • M63 | Código EUAGXX/63/X | Rosca M63x1.5 | AG 2 in | GL min.: 15 mm | Faixa de aperto: 45–50 mm | Chave B: 70 | C: 75
  • M75s | Código EUAGXX/75s/X | Rosca M75x1.5 | AG 2 1/2 in | GL min.: 20 mm | Faixa de aperto: 45–55 mm | Chave B: 85 | C: 75
  • M75 | Código EUAGXX/75/X | Rosca M75x1.5 | AG 2 1/2 in | GL min.: 20 mm | Faixa de aperto: 50–63 mm | Chave B: 90 | C: 90
  • M80 | Código EUAGXX/80/X | Rosca M80x2.0 | AG 3 in | GL min.: 20 mm | Faixa de aperto: 50–63 mm | Chave B: 90 | C: 90
  • M90 | Código EUAGXX/90/X | Rosca M90x2.0 | AG 3 in | GL min.: 20 mm | Faixa de aperto: 60–70 mm | Chave B: 100 | C: 100


Características / Especificações técnicas
  • Tipo: prensa-cabo UAG para cabo não blindado (compressão simples)
  • Código de proteção: II 2G Ex d IIC Gb / II 2G Ex e II Gb / I M2 Ex d I Mb / I M2 Ex e I Mb / Ex tb IIIC Db
  • Certificado ATEX: IEP 14 ATEX 0217U (série UAG)
  • Materiais: Latão MS58 (opcional niquelado), Inox AISI 303 / AISI 316L, Alumínio
  • Normas: EN 60079-0:2012, EN 60079-7:2007, EN 60079-1:2007, EN 60079-31:2009
  • Grau de proteção: IP68
  • Juntas disponíveis: NBR, Neoprene, Silicone, TPE/V com intervalos de temperatura correspondentes
  • Adequado para áreas perigosas: Zona 1, Zona 2, Zona 21, Zona 22; grupos de gás IIA, IIB, IIC
  • Tipo de cabo: Não blindado
  • Tamanhos disponíveis: M12 até M90 com faixas de aperto e tamanhos de chave conforme listado
