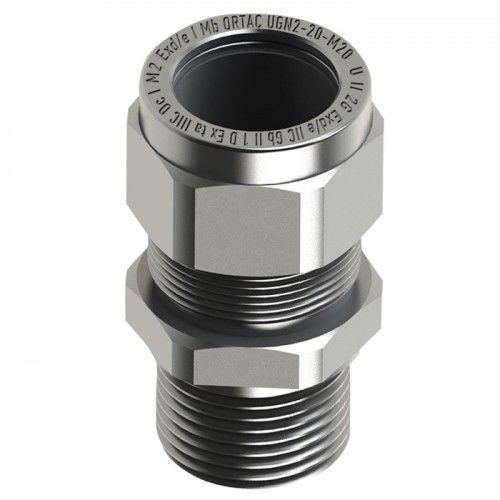

Prensa-cabo em latão UNZEN series
em latão niqueladode alumínioem aço inoxidável

Prensa-cabo em latão - UNZEN series - ORTAC - em latão niquelado / de alumínio / em aço inoxidável
Prensa-cabo em latão - UNZEN series - ORTAC - em latão niquelado / de alumínio / em aço inoxidável
Prensa-cabo em latão - UNZEN series - ORTAC - em latão niquelado / de alumínio / em aço inoxidável - imagem - 2
Guardar nos favoritos
Comparar
Mais informações no site da ORTAC

Características

Material
em latão niquelado, em latão, em aço inoxidável, de alumínio
Nível de proteção
à prova de explosão, IP68, para áreas perigosas
Outras características
NPT, métrico, para cabo não armado, de rosquear
Diâmetro do cabo

MÍN: 6,1 mm
(0,24 in)

MÁX: 67,9 mm
(2,67 in)

Diâmetro da rosca

MÍN: 16 mm
(0,63 in)

MÁX: 75 mm
(2,95 in)

Temperatura de serviço

MÍN: -60 °C
(-76 °F)

MÁX: 180 °C
(356 °F)

Descrição

UNZEN Series Unarmoured Ex Proof Cable Glands - UG

Detalhes do produto
  • Tipo: UAG (Un-armoured) prensa-cabo para cabos sem blindagem
  • Código de proteção: II 2G Ex d IIC Gb / II 2G Ex e II Gb / I M2 Ex d I Mb / I M2 Ex e I Mb / Ex tb IIIC Db
  • Certificado: IEP 14 ATEX 0217U
  • Materiais: latão MS58 (com ou sem niquelagem), aço inox AISI303 / 316L, alumínio
  • Normas: EN 60079-0:2012; EN 60079-7:2007; EN 60079-1:2007; EN 60079-31:2009
  • Classe de proteção: IP68
  • Faixa de temperatura (dependendo do selo): NBR -30 °C a +120 °C; NEOPRENE -40 °C a +100 °C; SILICONE -60 °C a +180 °C; TPE/V -30 °C a +100 °C
  • Áreas de aplicação: ZONE 1, ZONE 2, ZONE 21, ZONE 22; Grupos de gás: IIA, IIB, IIC
  • Tipo de cabo: sem blindagem


Dados técnicos - Dimensões
  • 16 — Código: UGXX/16/X | Rosca: M16x1.5 | NPT: 1/2 in | B Min: 6.1 mm | B Max: 11.6 mm | GL min: 15 mm | C: 20 mm | B: 24 mm
  • 20s — Código: UGXX/20s/X | Rosca: M20sx1.5 | NPT: 1/2 in | B Min: 6.1 mm | B Max: 13.2 mm | GL min: 15 mm | C: 24 mm | B: 24 mm
  • 20 — Código: UGXX/20/X | Rosca: M20x1.5 | NPT: 1/2 in | B Min: 9.5 mm | B Max: 15.9 mm | GL min: 15 mm | C: 24 mm | B: 24 mm
  • 25 — Código: UGXX/25/X | Rosca: M25x1.5 | NPT: 3/4 in | B Min: 12.5 mm | B Max: 20.5 mm | GL min: 15 mm | C: 30 mm | B: 30 mm
  • 32 — Código: UGXX/32/X | Rosca: M32x1.5 | NPT: 1 in | B Min: 18.2 mm | B Max: 26.2 mm | GL min: 15 mm | C: 38 mm | B: 38 mm
  • 40 — Código: UGXX/40/X | Rosca: M40x1.5 | NPT: 1-1/4 in | B Min: 23.7 mm | B Max: 33.9 mm | GL min: 15 mm | C: 45 mm | B: 45 mm
  • 50 — Código: UGXX/50/X | Rosca: M50x1.5 | NPT: 1-1/2 in | B Min: 27.9 mm | B Max: 40.4 mm | GL min: 15 mm | C: 55 mm | B: 55 mm
  • 63s — Código: UGXX/63s/X | Rosca: M63sx1.5 | NPT: 2 in | B Min: 40.4 mm | B Max: 51.0 mm | GL min: 15 mm | C: 70 mm | B: 70 mm
  • 63 — Código: UGXX/63/X | Rosca: M63x1.5 | NPT: 2-1/2 in | B Min: 47.2 mm | B Max: 55.9 mm | GL min: 15 mm | C: 70 mm | B: 80 mm
  • 75s — Código: UGXX/75s/X | Rosca: M75sx1.5 | NPT: 2-1/2 in | B Min: 52.8 mm | B Max: 59.0 mm | GL min: 15 mm | C: 80 mm | B: 80 mm
  • 75 — Código: UGXX/75/X | Rosca: M75x1.5 | NPT: 3 in | B Min: 59.1 mm | B Max: 67.9 mm | GL min: 15 mm | C: 90 mm | B: 90 mm


Especificações técnicas
  • Tipo: prensa-cabo UAG para cabos sem blindagem
  • Código de proteção e certificação: II 2G Ex d IIC Gb / II 2G Ex e II Gb / I M2 Ex d I Mb / I M2 Ex e I Mb / Ex tb IIIC Db — Certificado IEP 14 ATEX 0217U
  • Materiais: latão MS58 (opção de niquelagem), Aço Inoxidável AISI303 / 316L, Alumínio
  • Normas: EN 60079-0:2012; EN 60079-7:2007; EN 60079-1:2007; EN 60079-31:2009
  • Proteção de entrada: IP68
  • Faixas de temperatura por material de vedação: NBR -30 °C a +120 °C; Neoprene -40 °C a +100 °C; Silicone -60 °C a +180 °C; TPE/V -30 °C a +100 °C
  • Áreas previstas: zonas perigosas ZONE 1/2/21/22 e grupos de gás IIA, IIB, IIC
  • Compatibilidade de cabo: cabos sem blindagem; consulte códigos e tamanhos acima
