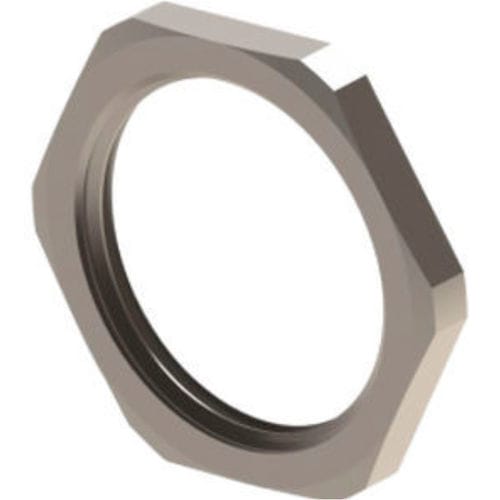

Contraporca em aço inoxidável OMSL 01

hexagonalem aço inoxidável 316Lpara prensa-cabo

Produto
Porcas de bloqueio hexagonais em aço inoxidável para apertar prensa-cabos em invólucros e equipamentos industriais. Disponíveis em AISI303 e AISI316L. Compatíveis com roscas métricas (EN60423) e PG (DIN 40430); identificadas como OMSL (métrico) e OPSL (PG).

Detalhes
Porca de bloqueio hexagonal: Aço inoxidável AISI303 / AISI316L
Rosca de ligação: Métrica (EN60423) / PG (DIN 40430)
Uso previsto: Aperto de prensa-cabos em painéis, caixas de junção e quadros de comando em aplicações industriais.

Dados técnicos - Porcas de bloqueio rosca métrica / PG (seleção)
M 12 x 1,5 - Código: OMSL 01 - H mm: 2,8 - Chave mm: 15
M 16 x 1,5 - Código: OMSL 02 - H mm: 3 - Chave mm: 19
M 20 x 1,5 - Código: OMSL 03 - H mm: 3,5 - Chave mm: 24
M 25 x 1,5 - Código: OMSL 04 - H mm: 3,5 - Chave mm: 30
M 32 x 1,5 - Código: OMSL 05 - H mm: 4 - Chave mm: 36
M 40 x 1,5 - Código: OMSL 06 - H mm: 4 - Chave mm: 46
M 50 x 1,5 - Código: OMSL 07 - H mm: 5 - Chave mm: 55
M 63 x 1,5 - Código: OMSL 08 - H mm: 5 - Chave mm: 70
M 70 x 2,0 - Código: OMSL 09-70 - H mm: 7 - Chave mm: 80
M 72 x 1,5 - Código: OMSL 09-72 - H mm: 7 - Chave mm: 85
M 72 x 2,0 - Código: OMSL09-72-2 - H mm: 7 - Chave mm: 85
M 75 x 1,5 - Código: OMSL 09 - H mm: 7 - Chave mm: 90
M 80 x 2,0 - Código: OMSL 09-80 - H mm: 7 - Chave mm: 90
M 80 x 2,0 - Código: OMSL 10 - H mm: 10 - Chave mm: 100

Tamanhos PG:
PG 7 - Código: OPSL 01 - H mm: 2,8 - Chave mm: 15
PG 9 - Código: OPSL 02 - H mm: 2,8 - Chave mm: 18
PG 11 - Código: OPSL 03 - H mm: 3 - Chave mm: 22
PG 13,5 - Código: OPSL 04 - H mm: 3 - Chave mm: 24
PG 16 - Código: OPSL 05 - H mm: 3 - Chave mm: 27
PG 21 - Código: OPSL 06 - H mm: 3,5 - Chave mm: 32
PG 29 - Código: OPSL 07 - H mm: 4 - Chave mm: 41
PG 36 - Código: OPSL 08 - H mm: 5 - Chave mm: 50
PG 42 - Código: OPSL 09 - H mm: 5 - Chave mm: 60
PG 48 - Código: OPSL 10 - H mm: 5,5 - Chave mm: 65

Características / especificações técnicas

• Material: Aço inoxidável AISI303 / AISI316L
• Tipo: Porca de bloqueio hexagonal
• Uso previsto: Para o aperto de prensa-cabos
• Normas de rosca: Métrica (EN60423) e PG (DIN 40430)
• Tamanhos métricos e códigos disponíveis: M12x1,5 (OMSL 01), M16x1,5 (OMSL 02), M20x1,5 (OMSL 03), M25x1,5 (OMSL 04), M32x1,5 (OMSL 05), M40x1,5 (OMSL 06), M50x1,5 (OMSL 07), M63x1,5 (OMSL 08), M70x2,0 (OMSL 09-70), M72x1,5 (OMSL 09-72), M72x2,0 (OMSL09-72-2), M75x1,5 (OMSL 09), M80x2,0 (OMSL 09-80), M80x2,0 (OMSL 10)
• Tamanhos PG e códigos disponíveis: PG7 (OPSL 01), PG9 (OPSL 02), PG11 (OPSL 03), PG13,5 (OPSL 04), PG16 (OPSL 05), PG21 (OPSL 06), PG29 (OPSL 07), PG36 (OPSL 08), PG42 (OPSL 09), PG48 (OPSL 10)
• Alturas (H) típicas e tamanhos de chave indicados por referência conforme mostrado nos dados técnicos
