Contraporca metálica OMBL 01
hexagonalcom roscapara conexão

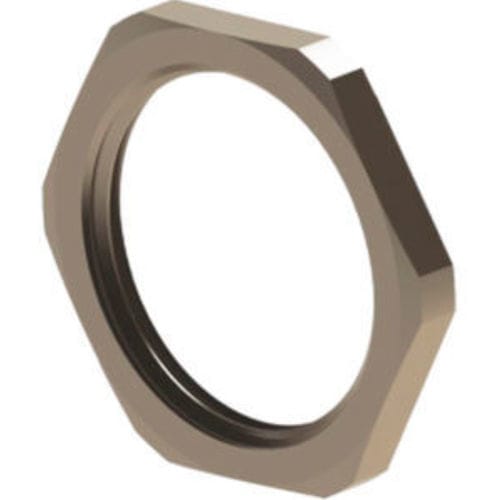

Contraporca metálica - OMBL 01 - ORTAC - hexagonal / com rosca / para conexão
Contraporca metálica - OMBL 01 - ORTAC - hexagonal / com rosca / para conexão
Contraporca metálica - OMBL 01 - ORTAC - hexagonal / com rosca / para conexão - imagem - 2
Guardar nos favoritos
Comparar
Mais informações no site da ORTAC

Características

Tipo
hexagonal
Material
metálica
Outras características
com rosca, métrica, para conexão
Diâmetro nominal

MÁX: 90 mm
(3,54 in)

MÍN: 12 mm
(0,47 in)

Altura

MÁX: 10 mm
(0,394 in)

MÍN: 2,8 mm
(0,11 in)

Largura

MÁX: 100 mm
(3,94 in)

MÍN: 15 mm
(0,59 in)

Descrição

Visão geral
Porca de bloqueio hexagonal em latão niquelado projetada para aperto de prensa-cabos. Compatível com roscas métricas (EN60423) e PG (DIN 40430). Fornecida em várias dimensões com alturas (H) e tamanhos de chave especificados para instalações de cabos industriais.

Dados técnicos (tabela rosca métrica)
  • M12 x 1,5 | Código: OMBL 01 | H: 2,8 mm | Chave: 15 mm
  • M16 x 1,5 | Código: OMBL 02 | H: 3,0 mm | Chave: 19 mm
  • M20 x 1,5 | Código: OMBL 03 | H: 3,5 mm | Chave: 24 mm
  • M25 x 1,5 | Código: OMBL 04 | H: 3,5 mm | Chave: 30 mm
  • M32 x 1,5 | Código: OMBL 05 | H: 4,0 mm | Chave: 36 mm
  • M40 x 1,5 | Código: OMBL 06 | H: 4,0 mm | Chave: 45 mm
  • M50 x 1,5 | Código: OMBL 07 | H: 5,0 mm | Chave: 55 mm
  • M63 x 1,5 | Código: OMBL 08 | H: 5,0 mm | Chave: 68 mm
  • M70 x 2,0 | Código: OMBL 09 - 70 | H: 7,0 mm | Chave: 80 mm
  • M72 x 1,5 | Código: OMBL 09 - 72 | H: 7,0 mm | Chave: 85 mm
  • M72 x 2,0 | Código: OMBL 09 - 72 -2 | H: 7,0 mm | Chave: 85 mm
  • M75 x 1,5 | Código: OMBL 09 | H: 7,0 mm | Chave: 90 mm
  • M80 x 2,0 | Código: OMBL 09 - 80 | H: 7,0 mm | Chave: 90 mm
  • M90 x 2,0 | Código: OMBL 10 | H: 10,0 mm | Chave: 100 mm


Dados técnicos (tabela rosca PG)
  • PG7 | OPBL 01 | H: 2,8 mm | Chave: 15 mm
  • PG9 | OPBL 02 | H: 2,8 mm | Chave: 18 mm
  • PG11 | OPBL 03 | H: 3,0 mm | Chave: 21 mm
  • PG13,5 | OPBL 04 | H: 3,0 mm | Chave: 23 mm
  • PG16 | OPBL 05 | H: 3,0 mm | Chave: 26 mm
  • PG21 | OPBL 06 | H: 3,5 mm | Chave: 32 mm
  • PG29 | OPBL 07 | H: 4,0 mm | Chave: 40 mm
  • PG36 | OPBL 08 | H: 5,0 mm | Chave: 50 mm
  • PG42 | OPBL 09 | H: 5,0 mm | Chave: 60 mm
  • PG48 | OPBL 10 | H: 5,5 mm | Chave: 64 mm


Características / Especificações técnicas
  • Material: Latão niquelado
  • Formato: Porca de bloqueio hexagonal
  • Tipos de rosca: Métrica (EN60423) e PG (DIN 40430)
  • Uso principal: Aperto de prensa-cabos
  • Tamanhos métricos e códigos disponíveis: M12x1,5 (OMBL 01), M16x1,5 (OMBL 02), M20x1,5 (OMBL 03), M25x1,5 (OMBL 04), M32x1,5 (OMBL 05), M40x1,5 (OMBL 06), M50x1,5 (OMBL 07), M63x1,5 (OMBL 08), M70x2,0 (OMBL 09 - 70), M72x1,5 (OMBL 09 - 72), M72x2,0 (OMBL 09 - 72 -2), M75x1,5 (OMBL 09), M80x2,0 (OMBL 09 - 80), M90x2,0 (OMBL 10)
  • Tamanhos PG e códigos disponíveis: PG7 (OPBL 01), PG9 (OPBL 02), PG11 (OPBL 03), PG13,5 (OPBL 04), PG16 (OPBL 05), PG21 (OPBL 06), PG29 (OPBL 07), PG36 (OPBL 08), PG42 (OPBL 09), PG48 (OPBL 10)
  • Dimensões fornecidas: H (altura) e tamanho da chave (mm) por código conforme tabela acima
