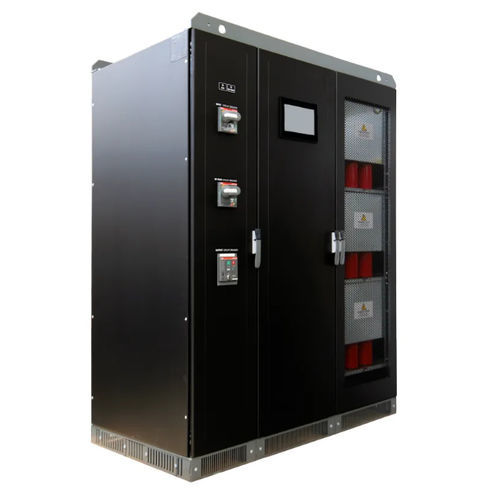

Compensador automático OXYGEN K

Visão geral
Oxygen K é um compensador de quedas de tensão (SAG) com potência de 200–2500 kVA. Projetado para corrigir quedas de tensão de até 1 minuto com tempo de resposta <3ms.

Tipo de produto
Compensadores de quedas de tensão para gestão da qualidade e continuidade de alimentação em ambientes industriais.

Especificações técnicas (resumo)
Frequência: 50 Hz ±5% (60 Hz ±5%)
Regulação de tensão: Controle IGBT (tecnologia de dupla conversão)
Ajuste de parâmetros energéticos: Controle independente por fases
Tensão alvo selecionável: 380–400–415 V (440–460–480 V)
Precisão da tensão de saída: ±0,5%
Variação de carga admissível: Até 100%
Desequilíbrio de carga admissível [%]: 100
Refrigeração: Ventilação forçada
Temperatura ambiente de operação: 0/+40°C
Temperatura de armazenamento: 0/+60°C
Humidade relativa máxima: <95% (sem condensação)
Sobrecarga admissível: 110% contínuo, 120% por 60 s, >120% proteção automática por by‑pass
Cor: RAL 9005

Instrumentação

• Painel tátil de 10 polegadas, multilingue; acesso remoto disponível mediante pedido através de software dedicado na mesma rede Ethernet

Instalação
Instalação em interior

Sistema de comunicação
MODBUS TCP/IP

Proteção contra sobretensão

• Supressores de surtos Classe I na entrada
• Supressores de surtos Classe II na saída

Proteções adicionais

• Proteção automática por by‑pass
• Disjuntor automático na entrada
• Linha de by‑pass com disjuntor intertravado
• Disjuntor automático intertravado na saída

Variantes (tipo | peso (kg) | potência nominal (kVA) | corrente de entrada máx. (A) | corrente de saída nominal (A))
200-10-40K | 1350 | 200 | 321 | 289
250-10-40K | 1400 | 250 | 401 | 361
320-10-40K | 1400 | 320 | 513 | 462
400-10-40K | 1600 | 400 | 642 | 577
500-10-40K | 1900 | 500 | 802 | 722
630-10-40K | 2700 | 630 | 1010 | 909
800-10-40K | 3500 | 800 | 1283 | 1155
1000-10-40K | 4500 | 1000 | 1604 | 1443
1250-10-40K | 5300 | 1250 | 2005 | 1804
1600-10-40K | 5800 | 1600 | 2566 | 2309
2000-10-40K | 6600 | 2000 | 3208 | 2887
2500-10-40K | 7200 | 2500 | 4009 | 3609
200-15-50K | 1435 | 200 | 340 | 289
250-15-50K | 1455 | 250 | 425 | 361
320-15-50K | 1775 | 320 | 543 | 462
400-15-50K | 2600 | 400 | 679 | 577
500-15-50K | 3300 | 500 | 849 | 722
630-15-50K | 4300 | 630 | 1070 | 909
800-15-50K | 5000 | 800 | 1359 | 1155
1000-15-50K | 5800 | 1000 | 1698 | 1443
1250-15-50K | 6600 | 1250 | 2123 | 1804
1600-15-50K | 7100 | 1600 | 2717 | 2309

Características técnicas / especificações detalhadas

• Faixa de potência disponível: 200–2500 kVA (dependendo do modelo)
• Tempo de resposta a quedas: resolve quedas até 1 minuto em <3ms
• Tecnologia de controlo: IGBT, topologia de dupla conversão
• Precisão de regulação: ±0,5%
• Comunicação: MODBUS TCP/IP
• Instrumentação: painel tátil de 10 polegadas, multilingue; acesso remoto mediante pedido
• Instalação: interior
• Refrigeração: ventilação forçada
• Temperatura de operação: 0 a +40°C
• Temperatura de armazenamento: 0 a +60°C
• Humidade máxima: <95% sem condensação
• Sobrecarga: 110% contínuo / 120% por 60 s / >120% comutação por by‑pass automática
• Proteções: supressores Classe I na entrada; supressores Classe II na saída; by‑pass automático; disjuntores de entrada/saída intertravados
