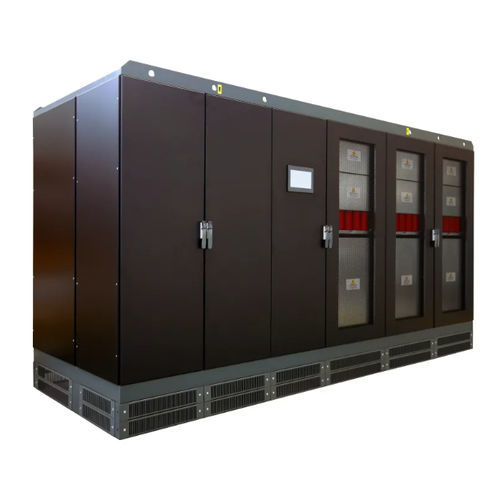

Compensador automático OXYGEN

Visão geral do produto
Oxygen é uma família de compensadores de quedas de tensão para redes elétricas industriais. Compensador de quedas de tensão na faixa 200–2500 kVA. Solução tecnológica capaz de restaurar a tensão em perturbações de até um minuto em menos de 3 ms.

Principais características

• Intervalo: 200–2500 kVA (várias séries e potências disponíveis).
• Compensação rápida de quedas de tensão: resolve perturbações de até um minuto em menos de 3 ms.
• Regulação de tensão: controlo IGBT (tecnologia de dupla conversão).
• Ajuste dos parâmetros energéticos: controlo independente por fases.
• Tensões alvo selecionáveis: 380–400–415 V (440–460–480 V).
• Precisão da tensão de saída: ±0,5%.
• Variação de carga admitida: até 100%.
• Desequilíbrio de carga admissível: 100%.
• Sobrecarga admissível: 110% contínuo, 120% durante 60 s, >120% proteção automática por by-pass.
• Arrefecimento: ventilação forçada.
• Instalação: interior.
• Comunicação: MODBUS TCP/IP.
• Proteção contra sobretensões: supressores de sobretensão Classe I na entrada e Classe II na saída.
• Proteções adicionais: by-pass de proteção automático.
• Instrumentação: painel tátil 10", multilingue (acesso remoto disponível mediante pedido via software dedicado na mesma rede Ethernet).
• Cor: RAL 9005.
• Temperatura ambiente de funcionamento: 0/+40°C; armazenamento: 0/+60°C.
• Humidade relativa máxima: <95% (sem condensação).

Variantes - Oxygen 10-40 (resumo)
Tipo | Peso (kg) | Potência nominal (kVA) | Corrente de entrada máxima (A) | Corrente de saída nominal (A)
200-10-40 | 1200 | 200 | 321 | 289
250-10-40 | 1250 | 250 | 401 | 361
320-10-40 | 1250 | 320 | 513 | 462
400-10-40 | 1400 | 400 | 642 | 577
500-10-40 | 1650 | 500 | 802 | 722
630-10-40 | 2200 | 630 | 1010 | 909
800-10-40 | 3200 | 800 | 1283 | 1155
1000-10-40 | 4000 | 1000 | 1604 | 1443
1250-10-40 | 4600 | 1250 | 2005 | 1804
1600-10-40 | 5100 | 1600 | 2566 | 2309
2000-10-40 | 5600 | 2000 | 3208 | 2887
2500-10-40 | 6100 | 2500 | 4009 | 3609

Variantes - Oxygen 15-50 (resumo)
Tipo | Peso (kg) | Potência nominal (kVA) | Corrente de entrada máxima (A) | Corrente de saída nominal (A)
200-15-50 | 1310 | 200 | 340 | 289
250-15-50 | 1330 | 250 | 425 | 361
320-15-50 | 1650 | 320 | 543 | 462
400-15-50 | 2200 | 400 | 679 | 577
500-15-50 | 3000 | 500 | 849 | 722
630-15-50 | 3500 | 630 | 1070 | 909
800-15-50 | 4400 | 800 | 1359 | 1155
1000-15-50 | 5100 | 1000 | 1698 | 1443
1250-15-50 | 5600 | 1250 | 2123 | 1804
1600-15-50 | 6100 | 1600 | 2717 | 2309

Datasheets
Datasheets disponíveis para cada variante (um datasheet por tipo/potência).

Especificações técnicas

• Frequência: 50 Hz ±5% (60 Hz ±5%).
• Regulação de tensão: controlo IGBT (tecnologia de dupla conversão).
• Ajuste dos parâmetros energéticos: controlo independente por fases.
• Tensões alvo selecionáveis: 380–400–415 V (440–460–480 V).
• Precisão de saída: ±0,5%.
• Variação de carga admitida: até 100%.
• Desequilíbrio admitido: 100%.
• Arrefecimento: ventilação forçada.
• Temperatura ambiente de funcionamento: 0/+40°C.
• Temperatura de armazenamento: 0/+60°C.
• Humidade relativa máxima: <95% (sem condensação).
• Sobrecarga admitida: 110% contínuo, 120% durante 60 s, >120% proteção automática por by-pass.
• Cor: RAL 9005.
• Instrumentação: painel tátil 10", multilingue; acesso remoto por software dedicado na mesma rede Ethernet (sob pedido).
• Instalação: interior.
• Sistema de comunicação: MODBUS TCP/IP.
• Proteção contra sobretensões: supressores classe I (entrada) e classe II (saída).
