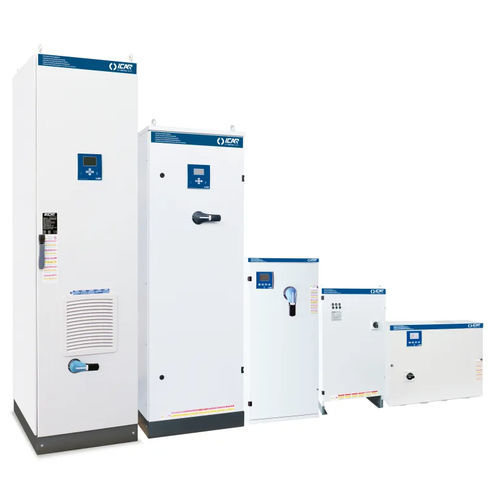

Sistema PFC FH30-60Hz-400V

Descrição resumida
Solução de correção do fator de potência com condensadores de polipropileno metalizado de alto gradiente para redes de 400 V, 60 Hz. Versões modulares MULTImatic disponíveis em diversas potências reativas.

Especificações técnicas (resumo)
Tensão nominal Ue: 400 V
Tensão nominal do condensador Un: 480 V
Tensão máxima de funcionamento Umax: 528 V
Frequência: 60 Hz
THDIR: 100%
I a 250 Hz: >25%
THDVR: ≤6%
Frequência de detuning fD: 162

Versões disponíveis / Tabela de produtos
Código | Nome | Potência reativa Ue=400V (kVAr) | Interruptor de carga | Icc | Grau IP | Peso (kg)
IN7JFF281060702 | MULTImatic | 81 | 250 | 17 | IP4X | 220
IN7JFF311460702 | MULTImatic | 114 | 250 | 17 | IP4X | 260
IN7JFF314660702 | MULTImatic | 146 | 400 | 25 | IP4X | 300
IN7JFF317960702 | MULTImatic | 179 | 400 | 25 | IP4X | 325
IN7JFF321160702 | MULTImatic | 211 | 630 | 25 | IP4X | 365
IN7JFF324460702 | MULTImatic | 244 | 630 | 25 | IP4X | 385
IN7JFF327660702 | MULTImatic | 276 | 630 | 25 | IP4X | 415
IN7JFF330960702 | MULTImatic | 309 | 800 | 50 | IP4X | 445
IN7JFF334160702 | MULTImatic | 342 | 800 | 50 | IP4X | 475
IN7JFF337460702 | MULTImatic | 374 | 800 | 50 | IP4X | 505
IN7JFF340660702 | MULTImatic | 407 | 2x630 | 25 | IP4X | 775
IN7JFF345560702 | MULTImatic | 455 | 2x630 | 25 | IP4X | 800
IN7JFF352060702 | MULTImatic | 520 | 2x630 | 25 | IP4X | 860
IN7JFF358560702 | MULTImatic | 585 | 2x800 | 50 | IP4X | 920
IN7JFF365060702 | MULTImatic | 650 | 2x800 | 50 | IP4X | 980
IN7JFF371560702 | MULTImatic | 715 | 2x800 | 50 | IP4X | 1040
IN7JFF378060702 | MULTImatic | 780 | 2x800 | 50 | IP4X | 1100

Características / especificações técnicas

• Tensão nominal Ue: 400 V
• Tensão nominal do condensador Un: 480 V
• Tensão máxima de funcionamento Umax: 528 V
• Frequência: 60 Hz
• THDIR: 100%
• I a 250 Hz: >25%
• THDVR: ≤6%
• Frequência de detuning fD: 162
• Versões MULTImatic disponíveis com potências reativas de 81 a 780 kVAr (Ue=400V)
