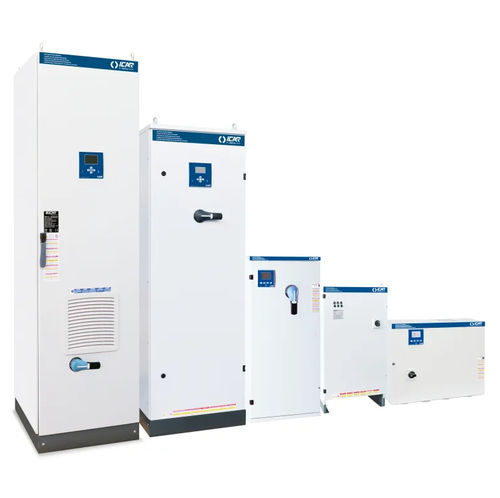

Sistema PFC com indutor FV35

Visão geral
Sistema automático dessintonizado de correção do fator de potência que utiliza condensadores de polipropileno metalizado HIGH GRADIENT PLUS. Projetado para redes industriais de 400 V para melhorar o fator de potência, limitar ressonâncias harmônicas e garantir compensação reativa estável na presença de harmónicos.

Especificações técnicas

• Tensão nominal do sistema (Ue): 400 V
• Tensão nominal do condensador (Un): 550 V
• Tensão máxima de funcionamento (Umax): 600 V
• Frequência: 50 Hz
• THDIR: 100 %
• I250Hz: >25 %
• THDVR: ≤6 %
• Frequência de dessintonização (fD): 135 Hz

Sistemas automáticos dessintonizados — MULTImatic (exemplos)
Número de peça | Nome | Potência reativa Ue=400V | Interruptor | Icc | Grau IP | Peso | Ficha técnica
IN5LFF260050702 | MULTImatic | 60 kVAr | 250 | 17 | IP4X | 250 | Ficha disponível (PDF)
IN5LFF310050702 | MULTImatic | 100 kVAr | 250 | 17 | IP4X | 315 | Ficha disponível (PDF)
IN5LFF314050702 | MULTImatic | 140 kVAr | 400 | 25 | IP4X | 380 | Ficha disponível (PDF)
IN5LFF320050702 | MULTImatic | 200 kVAr | 630 | 25 | IP4X | 460 | Ficha disponível (PDF)
IN5LFF324050702 | MULTImatic | 240 kVAr | 630 | 25 | IP4X | 520 | Ficha disponível (PDF)
IN5LFF328050702 | MULTImatic | 280 kVAr | 2x400 | 25 | IP4X | 740 | Ficha disponível (PDF)
IN5LFF332050702 | MULTImatic | 320 kVAr | 2x630 | 25 | IP4X | 800 | Ficha disponível (PDF)
IN5LFF336050702 | MULTImatic | 360 kVAr | 2x630 | 25 | IP4X | 860 | Ficha disponível (PDF)
IN5LFF340050702 | MULTImatic | 400 kVAr | 2x630 | 25 | IP4X | 920 | Ficha disponível (PDF)
IN5LFF344050702 | MULTImatic | 440 kVAr | 2x630 | 25 | IP4X | 980 | Ficha disponível (PDF)
IN5LFF348050702 | MULTImatic | 480 kVAr | 2x630 | 25 | IP4X | 1040 | Ficha disponível (PDF)

Racks dessintonizados — MULTIrack (exemplos)
Número de peça | Nome | Potência reativa Ue=400V | Grau IP | Peso | Ficha técnica
IX5LFF220050009 | MULTIrack | 20 kVAr | IP00 | 38 | Ficha disponível (PDF)
IX5LFF240050009 | MULTIrack | 40 kVAr | IP00 | 62 | Ficha disponível (PDF)

Observações
Fichas técnicas e folhas de configuração (PDF) estão disponíveis para cada referência. Para seleção, instalação e estudos de harmónicos, contacte o suporte técnico.
