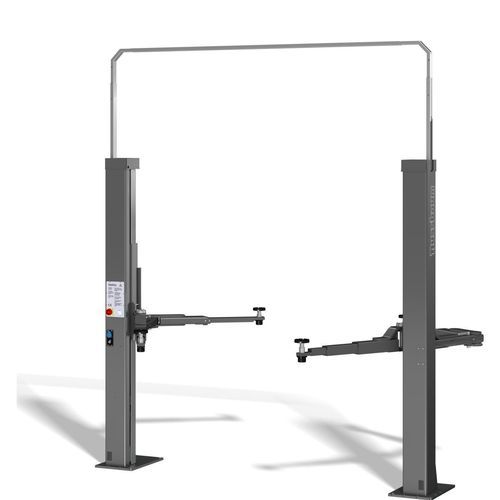

Elevador automotivo de 2 colunas SMART 2.35 SL OTTO

3,5 toneladaseletromecânicopara carros

SMART LIFT 2.35 SL OTTO

Visão geral
O elevador eletromecânico de 2 colunas SMART LIFT 2.35 SL OTTO com acionamento por fuso e braços OTTO oferece capacidade de 3500 kg e um sistema de tripla segurança. Projetado para uso diário contínuo em oficinas profissionais movimentadas, possui altura mínima reduzida e largura de instalação ajustável. A ligação de cabos entre as colunas pode ser instalada no piso ou através de uma ponte de cabos superior ajustável.

Braços de suporte
O conjunto de braços OTTO combina um braço telescópico longo com dupla articulação e um braço curto duplo telescópico para abranger uma ampla gama de tamanhos e classes de peso de veículos, permitindo acesso a pontos de elevação baixos e a veículos maiores como SUVs.

Características principais

• Tempo de subida: 46 s; tempo de descida: 40 s
• Capacidade de carga: 3500 kg
• Regulável em largura e altura; baixo espaço mínimo necessário
• Adequado para alturas de teto reduzidas (altura total mínima 2892 mm)
• Ligação de ar comprimido e tomada 220 V integradas na coluna como padrão
• Cada unidade é testada individualmente sob carga antes do envio
• Parada CE incluída; E-Set (230 V / ar comprimido) disponível como opção
• Cor RAL: RAL 7016; potência do motor: 2 x 1,5 kW

Operação e segurança
O sistema fuso-porca usa um fuso rotativo e uma porca de elevação em Nylatron® de baixo desgaste. Uma porca de segurança secundária sob a porca principal fornece proteção adicional. Os braços são protegidos por um dispositivo de travamento automático e a porca de elevação inclui uma verificação ótica de desgaste visível para inspeção do usuário.

Construção e acabamento
Colunas e braços de suporte são soldados em instalações dedicadas, jateados e pintados com revestimento em pó cinza (RAL 7016) para garantir proteção duradoura contra sujidade e intempéries.

Escopo de fornecimento
Elevador com ponte de cabos ajustável, braços OTTO assimétricos e telescópicos, 4 pratos giratórios fixos no braço, Parada CE; conjunto de energia disponível como opção: E-Set (230 V / ar comprimido) na coluna de comando.

Requisitos de instalação
Fundaçao: 200 mm C20/25 com armadura padrão; 12 buchas (BM12-20/80/40 conforme a fundação, ver manual). Ligação elétrica: 3 Ph, N + PE, 400 V, 50 Hz, fusível lento 16 A. Ligação de ar comprimido para opção E-Set. Preparações para descarga e instalação necessárias.

Dados técnicos
Capacidade: 3500 kg
Altura de giro inferior: 115 - 190 mm
Comprimento braço dianteiro: 1160 - 570 mm
Comprimento braço traseiro: 995 - 1823 mm
Tempo de subida: 46 s
Tempo de descida: 40 s
Altura de elevação: 1990 mm
Altura total (min / instalado): 2892 mm
Largura total: 3350 mm
Distância livre entre colunas: 2470 - 2766 mm
Parada CE: sim
E-Set: disponível (opção)
Ligação elétrica (Ph/V/Hz): 3 Ph, 400 V, 50 Hz
Proteção por fusível: 16 A slow-blow
Potência do motor: 2 x 1,5 kW

Modelo / Especificações

• Modelo: SMART LIFT 2.35 SL OTTO
• Capacidade: 3500 kg
• Altura de elevação: 1990 mm
• Altura de giro inferior: 115 - 190 mm
• Comprimento braço dianteiro: 1160 - 570 mm
• Comprimento braço traseiro: 995 - 1823 mm
• Altura total (min): 2892 mm
• Largura total: 3350 mm
• Elétrico: 3 Ph, 400 V, 50 Hz (16 A slow)
• Potência do motor: 2 x 1,5 kW
• Parada CE: incluída
• E-Set: opção
