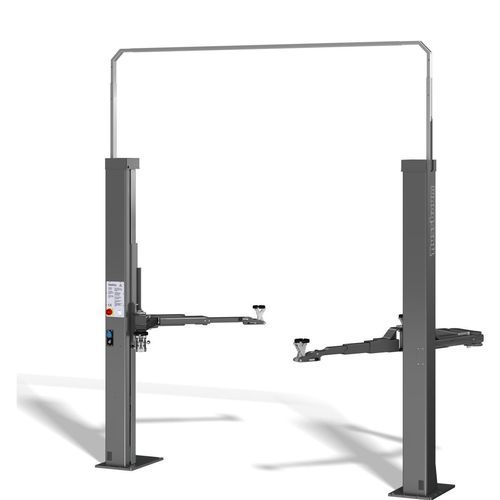

Elevador automotivo de 2 colunas SMART 2.35 SL OTTO MM

3,5 toneladaseletromecânicopara carros

Breve descrição O elevador eletromecânico 2 colunas SMART LIFT 2.35 SL OTTO MM com fuso, capacidade de carga de 3500 kg e braços de suporte OTTO MM dispõe de um sistema de segurança triplo. Projetado para uso diário contínuo em oficinas com elevada ocupação, adapta-se a tectos baixos graças a uma altura total mínima de 2892 mm e oferece largura de instalação flexível. A ligação por cabo entre as colunas pode ser feita no piso ou através de uma ponte de cabos regulável em altura entre as colunas.

Principais características

• Tempo de elevação: 46 segundos; tempo de descida: 40 segundos
• Capacidade de carga: 3500 kg
• Os braços OTTO MM alcançam os pontos de montagem de uma ampla gama de veículos
• Regulável em largura e altura; reduzido espaço mínimo necessário
• Adequado para tectos baixos com altura total mínima 2892 mm
• Ligações de ar comprimido e tomada 220 V integradas na coluna de série
• Tecnologias patenteadas Nussbaum NT e HyperFlow® de série
• Cada unidade é testada individualmente sob carga antes do envio
• Inclui parada CE

Conteúdo da entrega

• Elevador com ponte de cabos ajustável
• Braços de suporte assimétricos: dois longos com articulação dupla e um curto duplo telescópico
• Placas de montagem Mini-Max
• Conjunto de energia: E-set (230 V / ar comprimido) integrado na coluna de comando

Requisitos de instalação

• Fundação: 200 mm C20/25 com armadura padrão
• 12 buchas BM12-20/80/40 (dependendo da fundação, ver manual)
• Ligação elétrica: 3 Ph, N + PE, 400 V, 50 Hz, fusível lento 16 A
• Ligação de ar comprimido para o E-set (opcional)
• Condições de descarga no local

Construção e segurança O sistema fuso-porca de suporte consiste num fuso rotativo e numa porca de elevação de baixo desgaste em Nylatron®. Uma segunda porca de segurança sob a porca principal assegura adicionalmente o sistema. Os braços são fixados por um dispositivo de bloqueio automático. A porca de elevação pode ser inspecionada visualmente através de verificação de desgaste. Colunas e braços são soldadas, jateadas e pintadas com pó cinzento para proteção duradoura contra sujidade e intempéries.

Especificações técnicas

• Capacidade: 3500 kg
• Cor RAL: RAL 7016
• Altura de recolha: 90 - 185 mm
• Comprimento braço dianteiro: 980 - 600 mm
• Comprimento braço traseiro: 995 - 1823 mm
• Tempo de elevação: 46 s
• Tempo de descida: 40 s
• Altura de elevação: 2060 mm
• Altura total: 2892 mm
• Largura total: 3350 mm
• Distância livre entre colunas: 2470 - 2766 mm
• Alimentação (Ph/V/Hz): 3 Ph, 400 V, 50 Hz
• Fusível de proteção: 16 A lento
• Potência do motor: 2 × 1,5 kW
