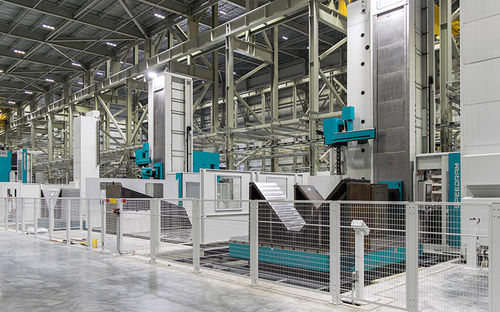

Mandriladora-fresadora CNC SPEEDRAM series

horizontalde pisode 4 eixos

Visão geral do produto
As máquinas de mandrilamento e fresagem SPEEDRAM combinam guias hidrostáticas, elevada rigidez e alto binário ao fuso para garantir precisão em componentes de médio e grande porte, quando o usinamento horizontal é preferido.

Projeto e características
Guias hidrostáticas pré-carregadas estão presentes nos eixos X e Y para maximizar rigidez e amortecimento de vibrações. O ram é guiado dentro do cabeçote por patins hidrostáticos e está equipado com uma barra de mandrilamento com transmissão mecânica. Tanto o ram quanto a barra incluem sistemas de feedback para compensar dilatações térmicas, assegurando precisão e amortecimento localizado de vibrações.

Engenharia e personalização
As estruturas foram estudadas por análise de elementos finitos para otimizar massas e garantir rigidez estática e dinâmica e simetria térmica. A SPEEDRAM pode ser personalizada selecionando entre:

• uma vasta gama de cabeçotes CNC padrão ou personalizados
• diferentes mesas de fresagem ou torneamento
• um amplo sortimento de carregadores de ferramentas e carregadores para ferramentas e cabeçotes CNC

Controles
Do ponto de vista do software, a gama pode ser configurada com CNC Siemens, Heidenhain ou Fanuc.

Informações técnicas
A gama SPEEDRAM apresenta cursos do eixo Y de até 10 m, cursos do ram entre 1200 mm e 2000 mm e barras de mandrilamento de 130 mm a 300 mm.

Área de trabalho (valores)
Curso eixo X (Coluna): 5000
+N X 1000
Curso eixo Y (Cabeçote): 2000 - 10000
Curso eixo Z (Ram): 1200 - 2000
Curso eixo W (Fuso de mandrilamento): 800 - 1600
Curso combinado Z+W: 2000 - 3600

Cabeçote - Ram
Secção do ram: 430x430 - 600x600
Diâmetro do fuso de mandrilamento: 130 - 300 mm
Transmissão do fuso: 2/3 gamas
Potência do fuso (S1): 41 - 138 kW
Binário do fuso (S1): 1389 - 18551 Nm
Velocidade do fuso: 1500 - 4000 rpm

Características dos eixos lineares
Avanço rápido eixos X, Y, Z, W: até 30000 mm/min

Especificações técnicas

• Nome do modelo: SPEEDRAM
• Tipo de máquina: Máquina de mandrilamento e fresagem horizontal em bancada
• Principais características: guias hidrostáticas nos eixos X e Y; ram guiado por patins hidrostáticos; barra de mandrilamento com transmissão mecânica; feedback por dilatação térmica no ram e na barra
• Curso eixo Y: até 10 m
• Curso do ram (Z): 1200 - 2000 mm
• Diâmetro da barra de mandrilamento: 130 - 300 mm
• Curso eixo X (coluna): 5000 mm (incrementos opcionais: +N x 1000)
• Curso eixo Y (cabeçote): 2000 - 10000 mm
• Curso combinado Z+W: 2000 - 3600 mm
• Potência do fuso (S1): 41 - 138 kW
• Binário do fuso (S1): 1389 - 18551 Nm
• Velocidade do fuso: 1500 - 4000 rpm
• Avanço rápido (X,Y,Z,W): até 30000 mm/min
• Transmissão do fuso: 2/3 gamas
